Wie überprüft man einen Wärmetauscher auf Dichtheit, ohne die Ausrüstung zu demontieren?
Haben Sie sich schon einmal gefragt, was eine einzige, für das bloße Auge unsichtbare Rissbildung in einem Wärmetauscher auslösen kann? Die Experten von Viravix Engineering wissen, wie man sie erkennt und teure Reparaturen an der Ausrüstung vermeidet. Wir zeigen Ihnen, wie Sie einen Wärmetauscher schnell und kostengünstig überprüfen können. Wärmetauscheraudit bereits ab 300 Euro.
Ökologische Nachhaltigkeit, Sicherheit und hohe Produktivität sind die Hauptfaktoren für die Herstellung hochwertiger Lebensmittel.
Die zuverlässige Funktion der Ausrüstung gewährleistet die Produktionsqualität. Wärmetauscher arbeiten in einem instabilen feuchten Umfeld unter dem Einfluss extremer Temperaturen und chemischer Verbindungen.
Im Laufe der Zeit steigt das Risiko der Entstehung unsichtbarer Defekte, die kleiner als Luftmoleküle sein können.
Eine verspätete Austauschung beschädigter Komponenten beeinträchtigt die Produktqualität negativ, führt unweigerlich zu Ausfällen der Ausrüstung und kann zu Arbeitsunfällen führen.
Arten von Schäden an Plattenwärmetauschern
Punktuelle Korrosion
Ursachen:
- Große Temperaturschwankungen;
- Aggressive chemische Belastung.
Mikrorissige Bleche
Das Ergebnis von Lochfraßkorrosion, die nicht rechtzeitig erkannt wurde.
Durchgehende Löcher
Ursachen:
- Unzeitiges Öffnen oder Schließen von Absperrkomponenten;
- Verzögerte Inbetriebnahme von Pumpen.
Folgen: Beschädigung der Platten aufgrund eines hydraulischen Schlags.
Verlust der Dichtigkeit
Ursachen:
- Das Plattenpaket wurde nicht auf den berechneten Wert angezogen.
- Überschreitung der maximalen Betriebstemperatur des Plattenwärmetauschers (PWT).
Folgen: Bei einem Druckanstieg in den PWT-Kreisläufen wird ein oder mehrere Gummis zwischen den Platten aus dem Plattenpaket herausgedrückt.
Wie erkennt man einen versteckten Defekt am Wärmetauscher?
Prüfzeit für
eines Abschnitts des Wärmetauschers
Bereitschaft der
eines detaillierten Berichts
Technologie für zerstörungsfreie Prüfungen mit sicherem H2N2-Gas.
von 1 Sektionstest
Video zur Überprüfung des Wärmetauschers auf Dichtigkeit
GasTest – keine Zeit für Ratespiele.
Etappen der Prüfung des Wärmetauschers
Vorbereitung
- CIP-Reinigung von Wärmetauschern.
- Abklemmen von Produkt- und Versorgungsleitungen.
Prüfung

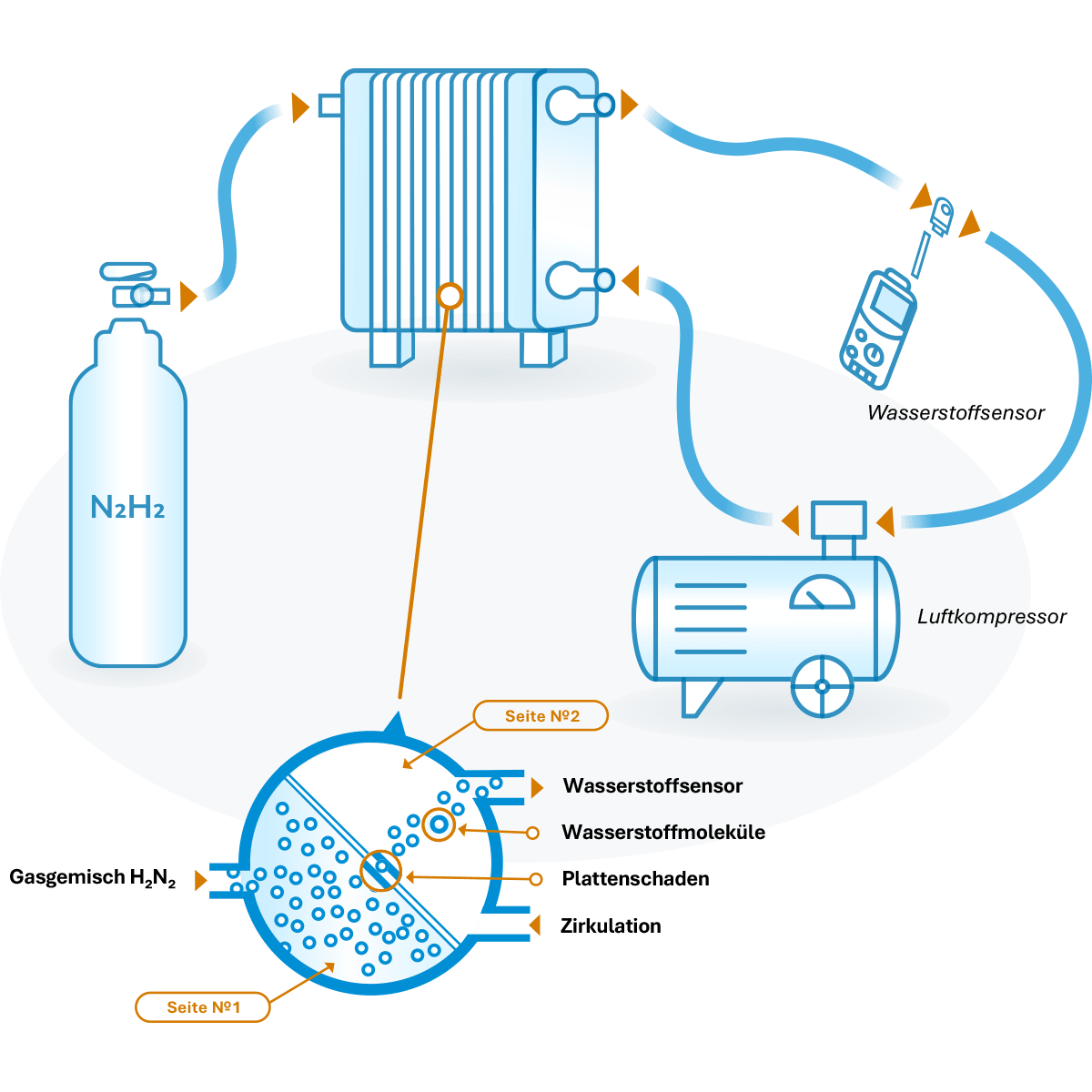

- Auf einer Seite des Wärmetauschers wird ein sicheres Formierungsgas (10 % Wasserstoff + 90 % Stickstoff) eingeleitet.
- Auf der anderen Seite zirkuliert Luft in einem geschlossenen Kreislauf, angetrieben durch eine Membranpumpe.
- Wenn eine Platte beschädigt ist, dringen Wasserstoffmoleküle an der Leckstelle in den Bereich der Luftzirkulation ein.
- Das Gerät erfasst die Größe des Schadens sowie die Leckrate der Wasserstoffmoleküle in der beschädigten Platte.
- Überprüfung der Dichtungen des Wärmetauschers über die gesamte Oberfläche.
Bericht
- Bestätigung der Anwesenheit oder Abwesenheit von Schäden.
- Größe der festgestellten Defekte.
- Fotodokumentation der Leckagen entlang der Dichtungen.
- Empfehlungen zur Behebung der Defekte und zur weiteren Nutzung.
Warum ist ein Gastest besser als eine Demontage?
Die Demontage der Ausrüstung mit anschließender visueller Überprüfung des Plattenwärmetauschers erfordert keine großen finanziellen Aufwendungen.
Bei der Demontage jedoch:
- Unvermeidliche Produktionsstillstände (bis zu 3 Tage).
- Es besteht ein hohes Risiko, Dichtungen und Platten zu beschädigen.
- Selbst funktionierende Dichtungen müssen ausgetauscht werden (bis zu 7000 Euro pro Satz).
- Der Arbeitsaufwand für das Personal des Unternehmens steigt.
- Mikrorisse können visuell nicht identifiziert werden.
Tabelle zum Vergleich der Prüfverfahren für Wärmetauscher
| Prüfmethoden | Durchgangsloch Loch | Mikrorisse > 30 Mikrometer | Mikrorisse < 30 Mikrometer | Korrosion | Ermüdung Materialermüdung | Zustand der Siegel | Price |
|---|---|---|---|---|---|---|---|
| Hydraulische Prüfung | $ | ||||||
| Hydrochemische Prüfung | $ | ||||||
| Farbtest | $$ | ||||||
Helium lecksucher | $$$ | ||||||
| N2H2-Gastest | $$ |
Vorteile des Gastes für die Dichtheitsprüfung von Wärmetauschern:
- Reduziert Risiken im Zusammenhang mit der Produktqualität.
- Identifiziert Probleme, bevor das Unternehmen Verluste erleidet.
- Nutzt umweltfreundlichen Wasserstoff in einer sicheren Konzentration von 10 %.
- Ist neunmal effektiver als andere zerlegungsfreie Tests.
- Verhindert das Überlaufen von Medien und die Verdünnung des Kältemittels.
- Spart 95 % der Arbeitszeit des eigenen Personals.
- Erfordert keinen zusätzlichen Wasserverbrauch.
