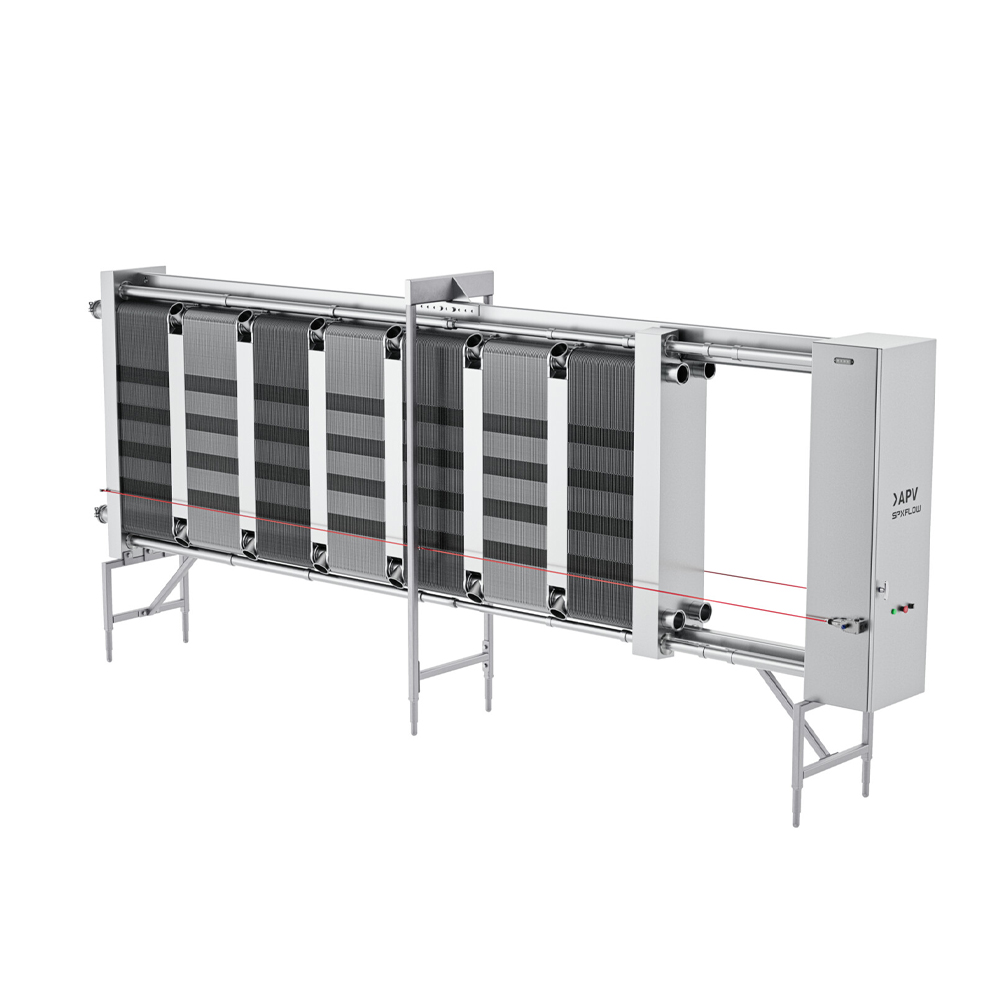

Автоматичний пластинчастий теплообмінник APV FastFrame™ від SPX FLOW
Автоматичний пластинчастий теплообмінник APV FastFrame™ від SPX FLOW
Замовити
Тип продукту: Пластинчасті теплообмінники
Повністю автоматизований доступ до пакета пластин для швидшого обслуговування та вищої продуктивності
Автоматичний пластинчастий теплообмінник APV FastFrame™ розроблений для забезпечення швидкого та зручного доступу до пакета пластин одним натисканням кнопки.
Електропривідна рама з PLC-керуванням автоматизує процес відкривання та закривання теплообмінника, допомагаючи підприємствам скоротити час технічного обслуговування, мінімізувати простої обладнання та підвищити загальну продуктивність виробництва.
На відміну від традиційних пластинчастих теплообмінників, автоматична система FastFrame забезпечує повний доступ до пакета пластин без необхідності демонтажу зовнішніх стяжних елементів або інших деталей рами.
Це робить теплообмінник ідеальним рішенням для гігієнічних виробництв, де регулярно проводяться інспекції, CIP-миття та сервісне обслуговування.
Повністю автоматизована рама з PLC-керуванням
Відкривання та закривання пакета пластин виконується натисканням кнопки.
PLC автоматично керує переміщенням рами, забезпечуючи синхронізовану роботу механізму та значно зменшуючи обсяг ручних операцій під час технічного обслуговування.
Електричний привід
У конструкції використовується електричний привід замість гідравлічної системи.
Відсутність гідравлічної оливи дозволяє:
- зменшити витрати на технічне обслуговування;
- виключити ризик витоків оливи;
- спростити експлуатацію на гігієнічних виробництвах.
Крім того, електропривід має менше рухомих компонентів, що підвищує надійність обладнання та збільшує його ресурс.
Оновлена панель керування
Панель керування розташована в герметичній захисній шафі на задній частині теплообмінника.
Таке рішення забезпечує захист електроніки від:
- потрапляння води під час миття;
- вологи;
- пилу;
- перепадів температур;
- випадкових механічних пошкоджень.
Централізоване розташування також спрощує діагностику та сервісне обслуговування.
Покращена гігієнічна конструкція верхньої направляючої
Оновлена верхня направляюча має повністю зварну конструкцію, яка мінімізує місця накопичення залишків продукту та інших забруднень.
Гігієнічна геометрія конструкції полегшує зовнішнє очищення та санітарну обробку обладнання.
Удосконалена система ущільнення стяжних елементів
Нові ущільнення забезпечують більш надійну герметизацію та значно простіші в монтажі й обслуговуванні порівняно з традиційними рішеннями.
Телескопічні захисні кожухи допомагають зберігати мастило та захищають механізм від зовнішніх забруднень.

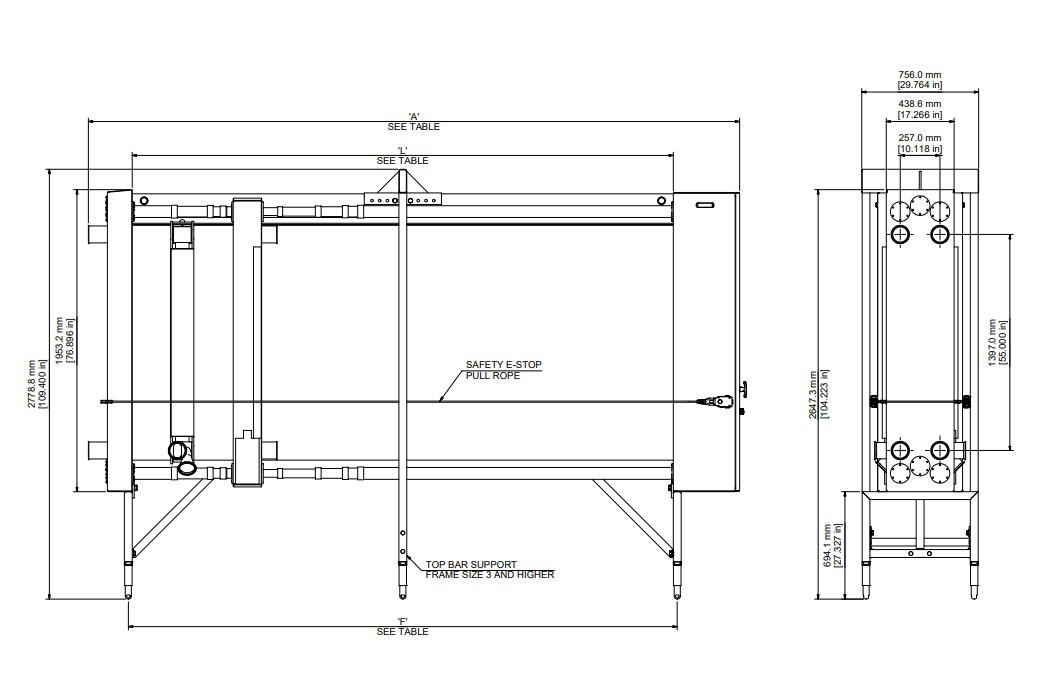

Інтегрована система аварійної зупинки
З обох боків теплообмінника встановлено аварійні троси зупинки.
Система забезпечує можливість миттєвої зупинки автоматичного приводу практично з будь-якої точки навколо обладнання.
Компактна конструкція для транспортування
Опорні ніжки можуть бути демонтовані, що дозволяє переміщувати теплообмінник на транспортних візках через стандартні виробничі дверні прорізи без розбирання пакета пластин.
Багатосекційне виконання
В одній рамі можна поєднати декілька процесів теплообміну.
Залежно від технологічного процесу теплообмінник може виконувати:
- нагрівання;
- охолодження;
- рекуперацію тепла;
- регенерацію продукту;
- декілька послідовних температурних стадій.
Можливість модернізації
Механічна версія FastFrame може бути модернізована до автоматизованої конфігурації.
Модульний принцип конструкції дозволяє розширювати функціональність обладнання відповідно до майбутніх потреб виробництва.
Сертифікована конструкція
Автоматичний APV FastFrame™ доступний у виконаннях, що відповідають міжнародним вимогам до гігієнічного обладнання та обладнання, яке працює під тиском, зокрема:
- вимогам ASME;
- принципам гігієнічного проєктування 3-A;
- конфігураціям від сертифікованого виробника 3-A Stamp Holder.
- Рама повністю виготовлена з нержавіючої сталі
- Сумісність із пластинами APV R5 та NR5
- Ущільнення з матеріалів NBR (нітрил) або EPDM
- Площа теплообміну до 616,8 м²
- Робочий тиск до 14,1 бар
- Робоча температура до 150°C
- Стандартні процесні приєднання 100 мм (4″)
- Доступні приєднання Tri-Clamp, I-Line та ACME (bevel seat)
- Інші типи приєднань доступні на замовлення
- Живлення 460 В, трифазне
- Постачається з електричним роз’ємом для підключення
- Загалом 8 процесних приєднань:
- 4 на нерухомій плиті;
- 4 на притискній плиті.
Доступні опції
Автоматичний пластинчастий теплообмінник APV FastFrame™ може комплектуватися додатковими опціями відповідно до вимог технологічного процесу:
- Захисний кожух пакета пластин
- Захисні решітки
- Розділові пластини
- Індивідуальна конфігурація пакета пластин
- Альтернативні матеріали ущільнень
- Додаткові варіанти процесних приєднань
- Конфігурація пластин відповідно до конкретного продукту
Інженерна та сервісна підтримка Viravix
Viravix забезпечує повний комплекс інженерних та сервісних послуг для автоматичних пластинчастих теплообмінників APV FastFrame™ протягом усього терміну їх експлуатації.
Наші послуги включають:
- Підбір оптимальної конфігурації теплообмінника
- Теплотехнічні та технологічні розрахунки
- Інтеграцію обладнання в нові та існуючі виробничі лінії
- Шеф-монтаж і введення в експлуатацію
- Планове технічне обслуговування
- Заміна пластин та ущільнень
- Ремонт і відновлення пластинчастих теплообмінників
- Перевірку теплообмінників на герметичність
- Контроль продуктивності та технічну діагностику
- Постачання оригінальних запасних частин
