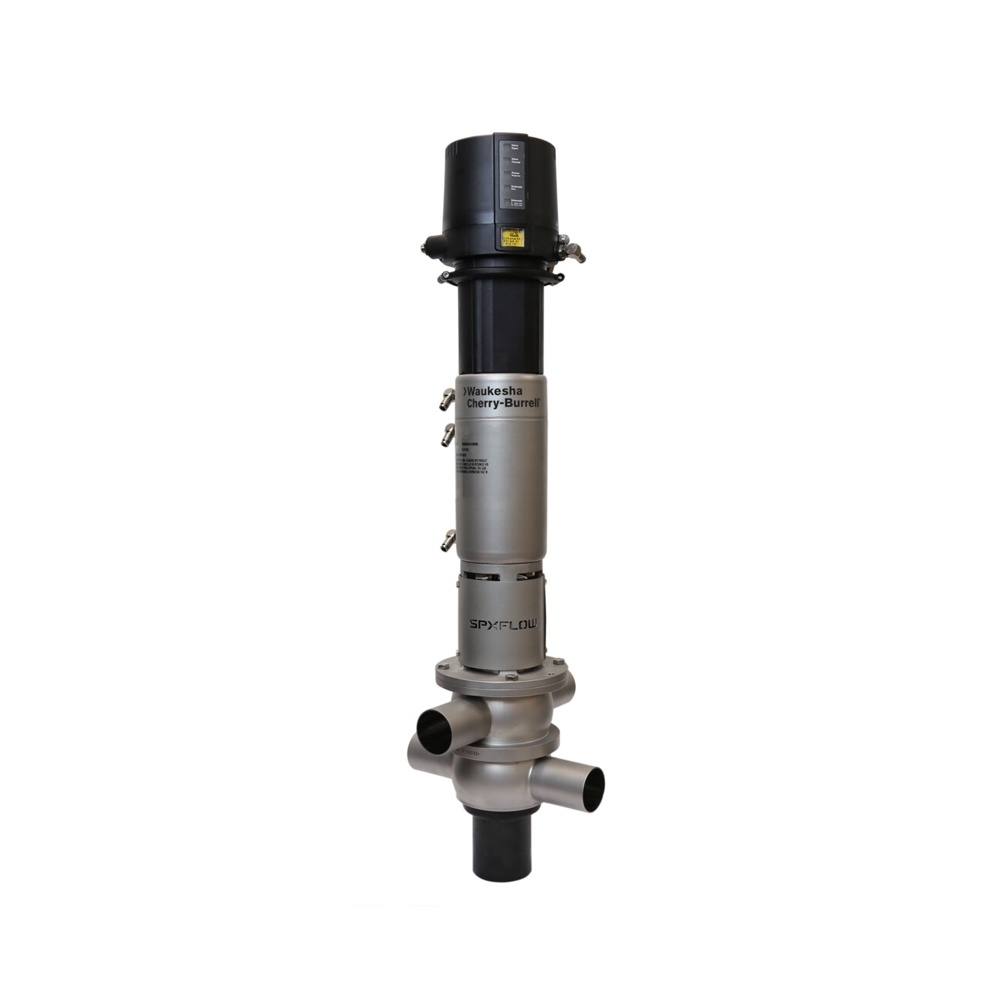

Двосідельні клапани з розділенням потоків – APV SPX, Серія D4PMO
Двосідельні клапани з розділенням потоків – APV SPX, Серія D4PMO
Замовити
Тип продукту:
Клапани з розділенням потоків (Mixproof Valves)
Опис
Клапани серії D4PMO — це рішення нового покоління для надійного розділення різних середовищ, зокрема в умовах виробництва молочної продукції класу Grade A. Вони забезпечують максимальний час безвідмовної роботи обладнання, гнучке планування виробництва та ефективне очищення, ідеально підходять для обробки молока, сиру, вершків, сироватки та йогурту.
Основні характеристики та переваги
Висока ефективність і гнучкість
-
Безперервна обробка різних рідин із надійним розділенням
-
Відповідає суворим гігієнічним вимогам сучасного виробництва
-
Стандартна комплектація “All In” забезпечує високу цінність і швидке повернення інвестицій
-
Один комплект ущільнень підходить для клапанів розміром 1.5″–3.0″, що зменшує складські витрати
-
Сумісність із попередніми конфігураціями трубопроводів
Низька вартість експлуатації
-
Зменшення втрат CIP для економії ресурсів
-
Мінімальне споживання повітря
-

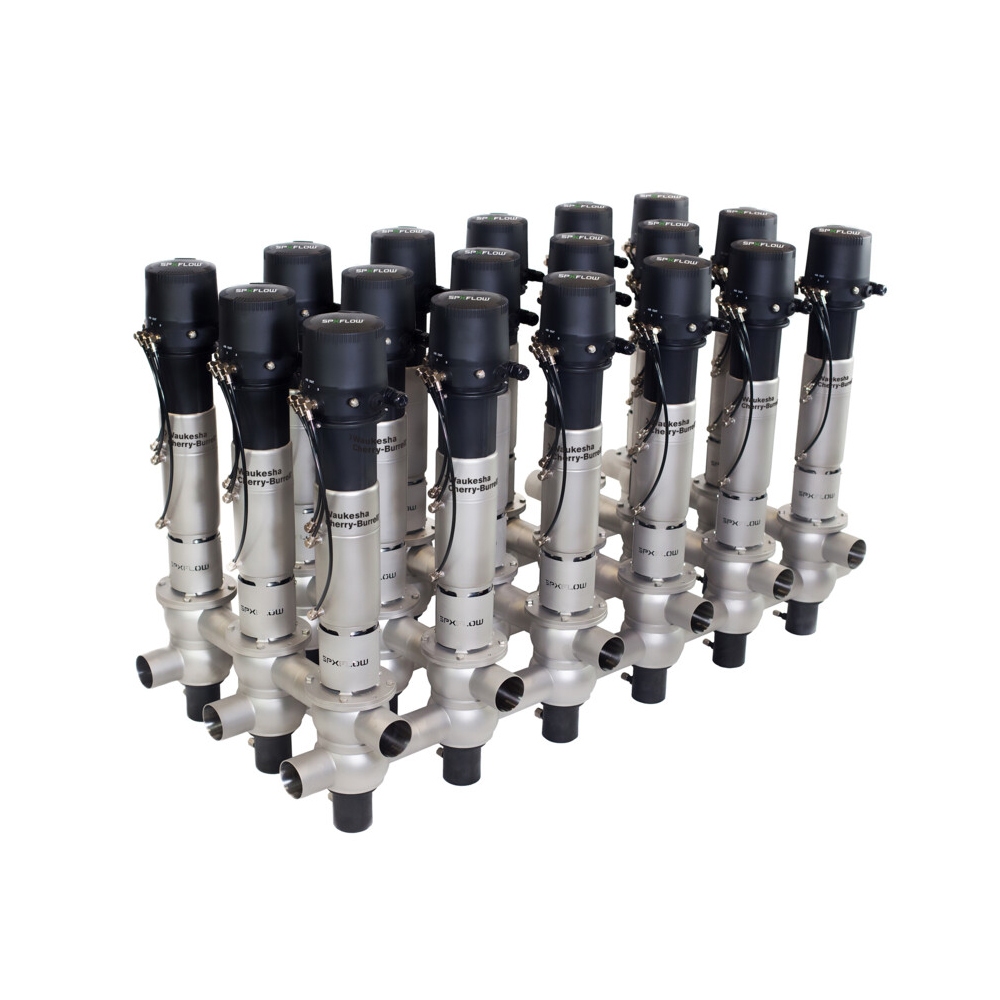

Подовжені порти корпусу спрощують створення колекторів
-
Інтегрований промив ущільнення штока — менше зовнішніх труб
Надійна конструкція
-
Повністю збалансований клапан витримує перепади тиску та запобігає гідравлічному блокуванню
-
Плавна зміна напрямку потоку без гідроудару
-
Легкий і тонкий пневмопривід з нержавіючої сталі — без потреби в підйомному обладнанні
-
Повністю герметичний привід запобігає потраплянню рідини
-
Для демонтажу не потрібне подання стисненого повітря
Гігієнічність
-
Відповідає стандарту 3-A Sanitary Standard 85-02 (PMO)
-
Можливість очищення продуктконтактних поверхонь без повного відкривання клапана
-
Інтегровані канали очищують верхню балансувальну частину без зовнішніх адаптерів
Принцип роботи
Двосідельні клапани з розділенням потоків дозволяють безпечно та одночасно проводити різні середовища (наприклад, продукт і CIP) через один клапан. У закритому положенні клапан D4PMO має два сідла, які ізолюють верхню та нижню лінії.
Атмосферна порожнина між сідлами забезпечує подвійний захист: відводить CIP при очищенні та слугує запобіжним дренажем у разі зносу ущільнень. Під час підйому сідла CIP очищує відкриту частину верхньої камери без потреби у зовнішніх патрубках.
Легенда потоків:
-
Продукт 1: Темно-синій / фіолетовий
-
Продукт 2: Червоний
-
CIP: Блакитно-бірюзовий
|

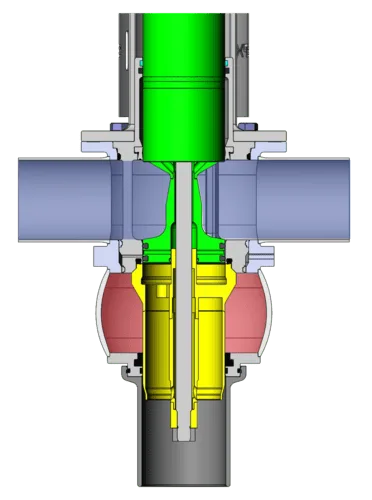

Клапан закрито
|

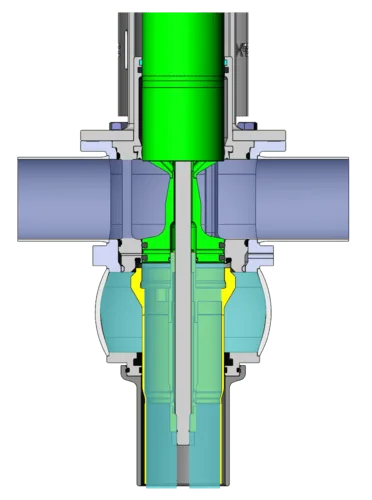

Очищення нижнього сідла
|
|

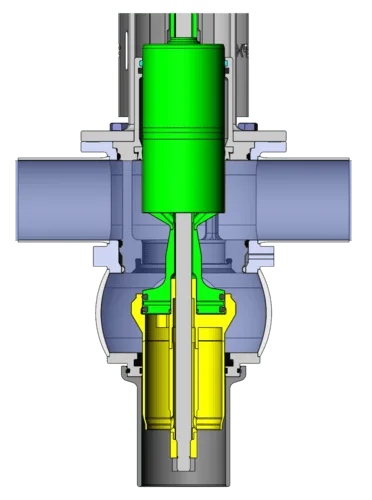

Клапан відкритий
|

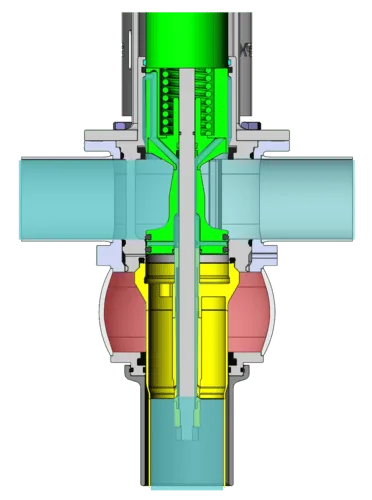

Очищення верхнього сідла
|
Типові сфери застосування
-
Питне молоко
-
Сире молоко
-
Знежирене молоко
-
Концентрат молока
-
Сир
-
Вершки
-
Сироватка
-
Йогурт
-
Приймання сировини
-
Пастеризація HTST
-
Подача на розлив
-
Змішування і дозування
-
Подання/повернення CIP
Специфікації продукту

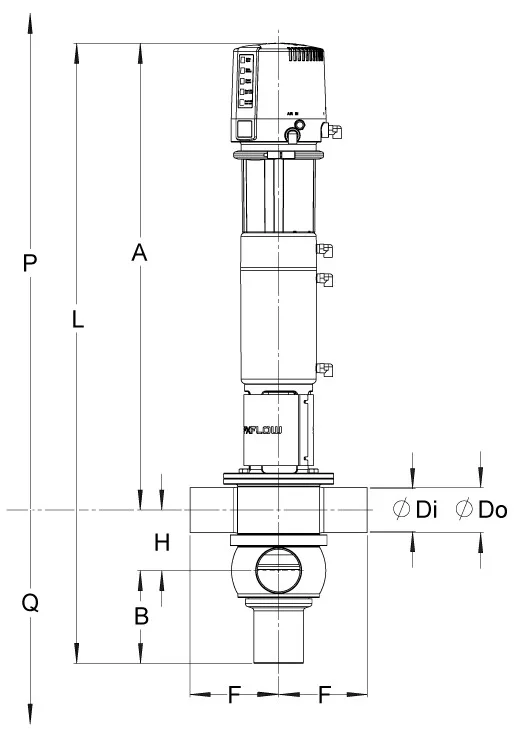

Основні розміри (дюйми)
| Розмір (дюйми) | A | A1 | B | øDa | øDi | F | H | L | L1 |
|---|---|---|---|---|---|---|---|---|---|
| 1.5 | 25.6 | 28.1 | 4.7 | 1.5 | 1.4 | 4.9 | 2.5 | 32.7 | 35.2 |
| 2.0 | 25.8 | 28.3 | 4.9 | 2.0 | 1.9 | 4.9 | 3.0 | 33.6 | 36.1 |
| 2.5 | 25.9 | 28.4 | 5.2 | 2.5 | 2.4 | 4.9 | 3.4 | 34.5 | 37.0 |
| 3.0 | 26.2 | 28.7 | 5.4 | 3.0 | 2.4 | 4.9 | 3.9 | 35.4 | 37.9 |
| 4.0 | 30.8 | 33.3 | 6.1 | 4.0 | 3.8 | 5.6 | 4.9 | 41.4 | 43.9 |
Мінімальний простір для монтажу
| Розмір (дюйми) | P (над клапаном) | Q (під клапаном) |
|---|---|---|
| 1.5 | 34.3 | 7.8 |
| 2.0 | 34.6 | 8.5 |
| 2.5 | 35.0 | 9.2 |
| 3.0 | 35.4 | 9.9 |
| 4.0 | 39.0 | 11.9 |
- Примітка: Додайте до розміру F приблизно:
– 0,5″ для клапанів 1.5″–3.0″
– 0,62″ для клапанів розміром 4.0″ (затискні з’єднання)

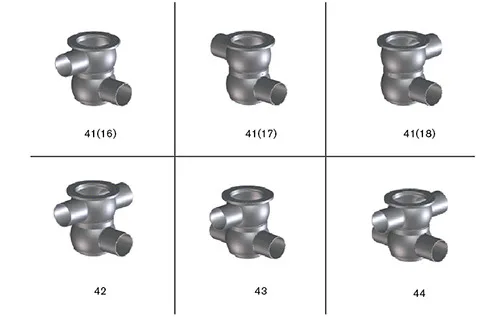

Комбінації корпусів
Запірні клапани
Блоки керування
Серія клапанів D4PMO сумісна з двома передовими блоками керування — CU4plus і 8681, які забезпечують точний моніторинг, легкість обслуговування та оптимальну продуктивність в умовах гігієнічних виробничих процесів.
Серія CU4plus
Блок CU4plus об’єднує всі ключові функції контролю й керування в одному компактному модулі без потреби у зовнішніх датчиках. Переваги:
- Інтегроване виявлення підйому сідла без зовнішнього дротового підключення
- Висока надійність завдяки посиленим з’єднанням з нержавіючої сталі та водонепроникним ущільненням
- Ручне керування електромагнітами та регулювальний гвинт для точного налаштування подачі повітря
- Яскрава світлодіодна панель з п’ятьма діодами для миттєвого зворотного зв’язку
- Уніфікований корпус керування, застосовний до багатьох клапанів SPX FLOW, забезпечує єдиний зовнішній вигляд і зручність керування
- Захист від миття: рейтинг NEMA6/IP67/IP69K*
Технічні характеристики:
| Функція | Опції / Значення |
|---|---|
| Типи роз’ємів | S/O Cord Grip для жорсткого підключення (стандарт) M12, 4-контактний роз’єм (опційно) |
| Індикація положення | Автоматичне навчання всіх положень клапана Визначає відкрито, закрито, верхній/нижній підйом сідла |
| Інтерфейсні опції | Карта польової шини AS-i |
| Електромагнітні клапани | До 3 електромагнітів (для керування підйомом сідла) |
*Рейтинг IP69K досягається шляхом модифікації конфігурації вихлопу.
Блок керування 8681
Блок керування 8681 розроблений компанією Bürkert Fluid Controls і забезпечує розширені функції автоматизації та зворотного зв’язку. Переваги:
- Безконтактні датчики положення з трьома програмованими сигналами зворотного зв’язку
- Інтуїтивне навчання за допомогою кнопок або функція автоналаштування
- Яскрава світлодіодна панель 360° з можливістю налаштування кольорів: червоний, жовтий, зелений
- Ручне керування соленоїдами та регулювання повітряної подачі для оптимальної роботи
- Сумісність з IP69K (IP65/IP67 за замовчуванням) для гігієнічних середовищ
- Вбудований лічильник циклів і система попередження про обслуговування
- Міцний адаптер з нержавіючої сталі та хімічно стійкий полікарбонатний корпус
Технічні характеристики:
| Функція | Опції / Значення |
|---|---|
| Типи роз’ємів | Швидкознімний роз’єм (Quick Disconnect) |
| Індикація положення | 3 програмовані датчики положення в корпусі керування |
| Інтерфейсні опції | Карта польової шини AS-i Карта польової шини DeviceNet™ |
| Електромагнітні клапани | 24V DC Ручне керування та регулювання подачі повітря До 3 інтегрованих соленоїдів |
