Клапан серії SW4 — це гігієнічне та високофункціональне рішення, розроблене для відповідності жорстким вимогам сучасної обробної промисловості. Завдяки своїй міцності та простоті очищення, він ідеально підходить для молочної, харчової, напоївної, пивоварної та хімічної галузей.

Основні характеристики та переваги

  • Посилений корпус з товстішими стінками знижує навантаження на сідло

  • Довговічні ущільнення штока з еластомеру/PTFE, стійкі до зносу

  • Обслуговування без інструментів завдяки хомутовому з’єднанню

  • Металевий упор забезпечує контрольовану компресію ущільнення

  • Кульоподібна форма корпусу запобігає застою продукту, скорочує час CIP-очищення

  • Профільовані ущільнення з маркуванням для легкої ідентифікації

  • Широкий вибір конфігурацій: тангенціальні підключення, версії для з’єднання з баком тощо

  • Придатний для роботи під високим тиском і з в’язкими продуктами

  • Доступні версії з паровими бар’єрами, модуляційними конусами та збільшеним ходом

  • Відповідає вимогам 3-A Sanitary Design

  • Матеріали, що контактують з продуктом: нержавіюча сталь AISI 316L / 1.4404

  • Варіанти ущільнень: EPDM (стандарт), HNBR, FPM


Доступні конфігурації клапанів

  • SW4 H – Ручне керування

  • SWS4 – Клапан перемикання потоку

  • SWT4 – Версія для зливу з бака

  • SWhp4 – Модель високого тиску

  • SW4 DPF – Із паровим бар’єром

  • SW4 Long Stroke – Для в’язких продуктів або продуктів із великими частинками

  • SWR4 – З модуляційним конусом

  • Тангенціальні входи/виходи

  • Відповідність вимогам ATEX та сертифікація 3-A

  • Номінальні розміри: DN 25 – DN 150 / 1″ – 4″, 6″

Принцип роботи та основні компоненти

Клапан SW4 призначений для перекривання або регулювання потоку рідини в технологічних лініях. Він працює пневматично: стиснене повітря піднімає шток клапана, відкриваючи прохід, а після зняття тиску вбудована пружина повертає клапан у закритий стан.

Доступні два варіанти виконання пневмоприводу:

  • NC (нормально закритий): повітря піднімає шток, пружина опускає

  • NO (нормально відкритий): повітря опускає шток, пружина піднімає

Стандартна модель клапана SW4 оснащена блоком керування CU4 Direct Connect з LED-індикацією положення штока клапана (відкрито/закрито), що забезпечує зручний контроль процесу.

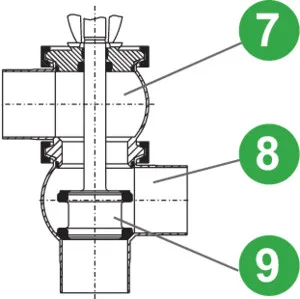

Основні компоненти клапана SW4

  1. Блок керування – контролює та візуалізує положення клапана

  2. Гвинт приводу – з’єднує привід із корпусом клапана

  3. Пневмопривід – забезпечує відкривання/закривання клапана

  4. Опора (йок) – вирівнює та підтримує вузли приводу і корпусу

  5. Шток клапана – передає зусилля від приводу до сідла клапана

  6. Верхній корпус – утримує шток і забезпечує жорсткість конструкції

  7. Сідло клапана – гарантує щільне закриття та точне регулювання потоку

  8. Нижній корпус – контактує з продуктом, підключається до трубопроводу

  9. Ущільнювальний вузол – включає еластомери для герметичності та гігієни

Технічні Характеристики – Серія SW4

  • Доступні розміри:
    1″–4″, 6″ / DN25–DN150

  • Матеріали, що контактують з продуктом:
    Нержавіюча сталь AISI 316L

  • Матеріали без контакту з продуктом:
    Нержавіюча сталь AISI 304

  • Матеріали ущільнень:
    Стандарт: EPDM
    Опціонально: HNBR, FPM

  • Робочий тиск повітря для управління:
    Мінімум: 6 бар (87 psi)
    Максимум: 8 бар (116 psi)

  • Обмежувач ходу (для 1″–4″ / DN25–100)

  • Ручка з кривошипом (для 1″–4″, 6″ / DN25–150)

  • Циліндр з масляним демпфером (1″–4″ / DN25–100)

  • Паровий бар’єр

  • Довгохідний варіант (2″–4″ / DN50–100) для в’язких продуктів або продуктів з частинками

  • Тангенціальний вхід (лише розміри 1″–4″)

  • Тримач датчика наближення

  • Версія для монтажу на резервуар

  • Версія відповідно до 3-A

  • Сумісність із блоками управління CU (наприклад, CU4 Direct Connect)

  • Робочий тиск:
    До 10 бар (145 psi)

  • Температурний діапазон:
    Безперервна робота: до 135°C (275°F)
    Короткочасно: до 140°C (284°F)
    (Не призначено для прямого впливу пари)

  • Молочна промисловість – молоко, вершки, сироватка

  • Напої – соки, безалкогольні напої

  • Пивоваріння – сусло, вода

  • Системи CIP (Clean-in-Place) – автоматичне очищення обладнання

  • Хімічна промисловість – неагресивні технологічні рідини
