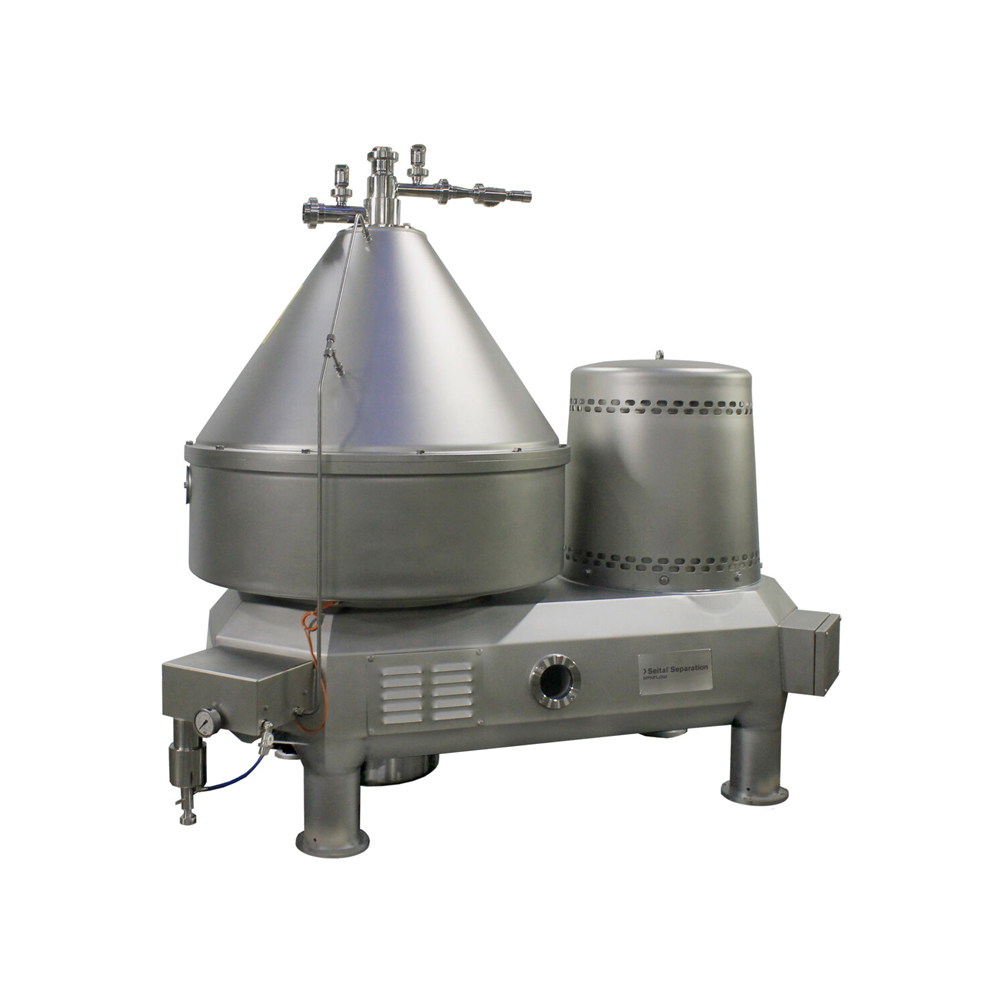

Сепаратори для розділення рідин і твердих частинок із функцією автоматичного очищення
SPX FLOW пропонує широкий асортимент самоочищувальних сепараторів, спеціально розроблених для ефективного розділення рідина/рідина/тверде у різних галузях обробки.
Ці сепаратори забезпечують високоточне розділення фаз і відновлення частинок у безперервному процесі. Вони здатні виділяти дрібні частинки розміром від 0,5 до 500 мкм, одночасно розділяючи потік на дві очищені фази за допомогою потужного периферійного відцентрового поля (G-сили).
Принцип дії
Розділення фаз

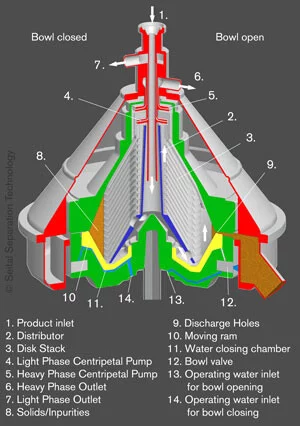

Вихідний продукт потрапляє в чашу сепаратора через вхідну трубу (1) і спрямовується розподільником (2), де поступово прискорюється до швидкості обертання чаші. У дисковому пакеті (3) відбувається розділення на легку та важку фази.
-
Легка фаза (наприклад, очищена рідина) рухається до центру чаші
-
Важка фаза (наприклад, щільніша рідина або тверді частинки) спрямовується до зовнішнього краю чаші
Обидві фази піднімаються через дисковий пакет і під тиском виводяться через два нерухомі центростремні насоси (4–5) до окремих вихідних труб (6–7).
Виведення твердих частинок
Тверді частинки накопичуються у зовнішній периферійній частині чаші (8) і періодично виводяться через порти (9). Ці частинки збираються у зовнішній камері, з’єднаній зі шламовим баком, з якого вони самопливом відводяться трубопроводом.
Гідравлічний шток (10) утримується у закритому положенні завдяки тиску води в камері (11). Коли у лінію (13) подається вода, клапан (12) знижує тиск, що дозволяє продукту натиснути на шток і миттєво вивести тверді частинки через порти (9). Після цього, подаючи воду у закривну лінію (14) до камери (11), шток повертається у вихідне положення.

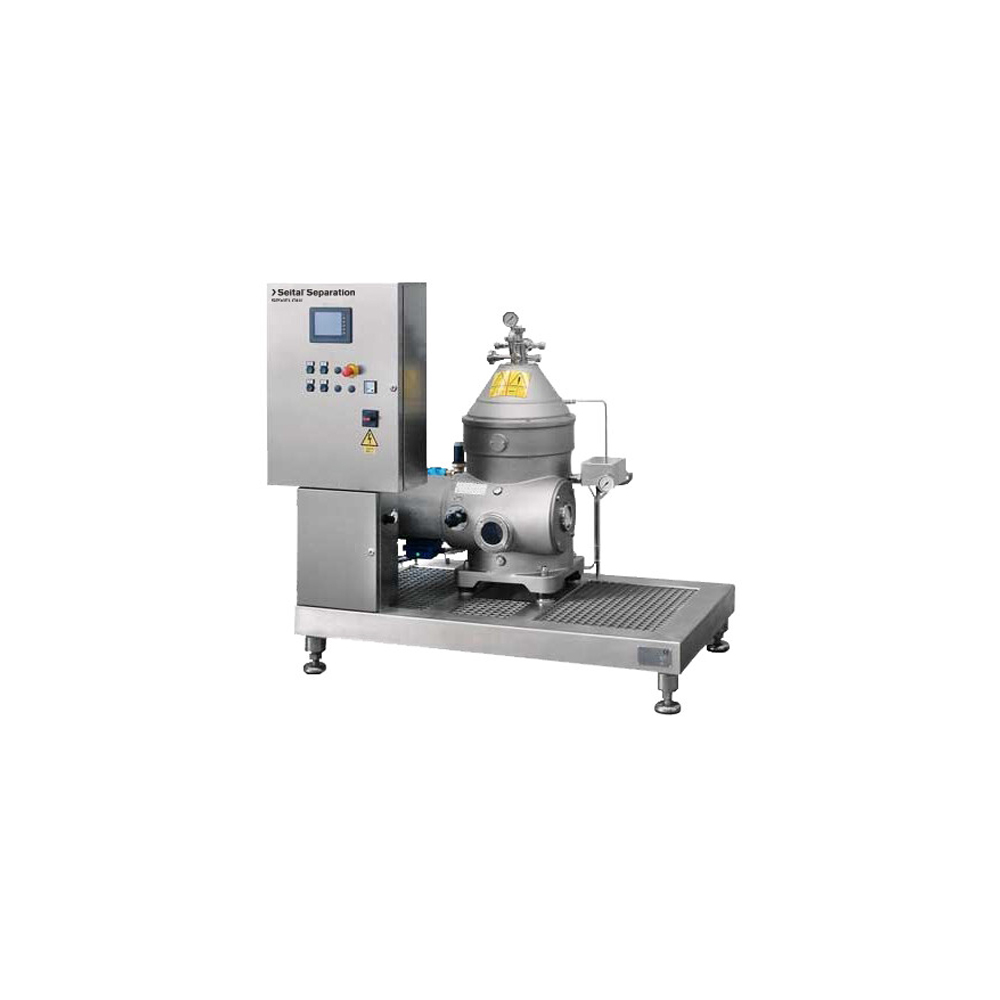

Інтелектуальна автоматизація з керуванням через PLC
Процес періодичного виведення твердих частинок повністю контролюється ПЛК (програмований логічний контролер), який керує електромагнітними клапанами подачі та зливу води. PLC дозволяє задавати різні автоматизовані режими роботи, зокрема:
-
Часткове або повне виведення твердих частинок під час роботи або очищення
-
Налаштування об’єму, частоти та комбінації вивантаження
-
Автоматичне закривання чаші під час запуску
-
Призупинення подачі продукту під час вивантаження
-
Промивка внутрішніх компонентів до і після очищення
-
Ручне керування частковим або повним вивантаженням
-
Режим переливу чаші під час CIP
-
Рециркуляція продукту для оптимізації процесу
Ця система розумного керування забезпечує стабільну ефективність розділення з мінімальним втручанням оператора, підтримуючи високу якість продукту та ефективність виробництва.
