Jak sprawdzić szczelność wymiennika ciepła bez demontażu urządzenia?
Czy zastanawiałeś się kiedyś, co może zrobić pojedyncze, niewidoczne pęknięcie w wymienniku ciepła? Viravix Engineering wie, jak je wykryć i uniknąć kosztownych napraw. Powiemy Ci, jak szybko i niedrogo sprawdzić swój wymiennik ciepła. Audyt wymiennika ciepła za 300 euro.
Przyjazność dla środowiska, bezpieczeństwo i wysoka wydajność są głównymi czynnikami w produkcji wysokiej jakości produktów spożywczych.
Niezawodne działanie sprzętu zapewnia jakość produkcji. Wymienniki ciepła pracują w niestabilnych, mokrych środowiskach, w ekstremalnych temperaturach i związkach chemicznych.
Z biegiem czasu wzrasta ryzyko wystąpienia niedostrzegalnych defektów mniejszych niż cząsteczka powietrza.
Nieterminowa wymiana uszkodzonego elementu ma negatywny wpływ na jakość produktu i nieuchronnie prowadzi do awarii sprzętu i wypadków przy pracy.
Rodzaje uszkodzeń płytowych
wymienników ciepła
Wżery
Przyczyny:
- Duże wahania temperatury;
- Agresywne obciążenie chemiczne.
Mikropęknięcia płyt
Wynik niewykrytych w czasie wżerów.
Otwory przelotowe
Przyczyny:
- Nieterminowe otwieranie lub zamykanie elementów odcinających;
- Nieterminowe uruchamianie pomp.
Konsekwencje:
Uszkodzenie płyt w wyniku uderzenia hydraulicznego.
Naruszenie szczelności powietrznej
Przyczyny.
- pakiet płyt nie został dokręcony do wartości projektowej.
- przekroczenie maksymalnej temperatury roboczej FTP.
Skutek.
jedna lub więcej gumowych uszczelek zostało wyciśniętych z pakietu płyt, gdy ciśnienie w obwodach FTP wzrosło.
Jak wykryć ukrytą wadę
wymiennika ciepła?
1,5 godziny
Czas testu jednej sekcji wymiennika ciepła
4 godziny
Gotowość
szczegółowy raport
szczegółowy raport
Technologia masowego testowania z użyciem gazu bezpieczeństwa H2N2.
99%
Gwarancja wykrycia nieszczelności
300€
Średni koszt
test 1 sekcji
test 1 sekcji
Wideo o sprawdzaniu szczelności wymiennika ciepła
GasTest —
brak czasu na quest
brak czasu na quest
Etapy testu wymiennika ciepła
Przygotowanie
- Mycie CIP wymienników ciepła.
- Odłączenie przewodów rurowych produktu i mediów.
Testowanie

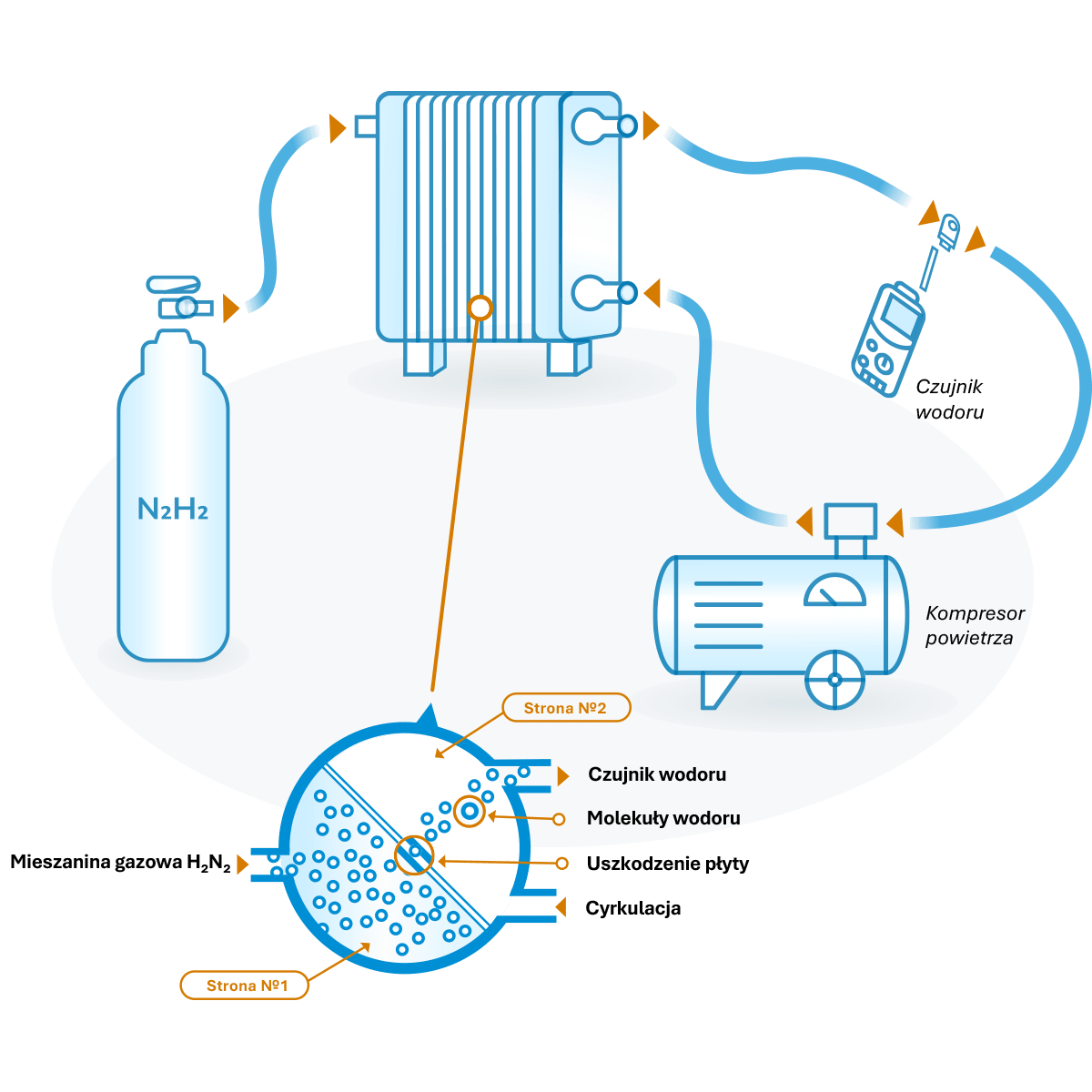

- Po jednej stronie wymiennika ciepła wprowadzany jest bezpieczny gaz formierski (wodór 10% + azot 90%).
- Po drugiej stronie powietrze jest cyrkulowane w zamkniętej pętli za pomocą pompy membranowej.
- Jeśli w waflu występuje wada, cząsteczki wodoru przenikną przez cyrkulującą mieszaninę powietrza w miejscu wycieku.
- Urządzenie zarejestruje rozmiar defektu, a także szybkość wycieku cząsteczek wodoru w uszkodzonej płytce.
- Sprawdź uszczelki wymiennika ciepła na całej powierzchni.
Raport
- Potwierdzenie obecności lub braku uszkodzeń.
- Rozmiar wykrytych uszkodzeń.
- Fotograficzne utrwalenie uszkodzeń uszczelnień.
- Zalecenia dotyczące usuwania usterek i dalszej eksploatacji.
Dlaczego test gazowy jest lepszy niż demontaż?
Demontaż sprzętu z późniejszą kontrolą wzrokową płytowego wymiennika ciepła nie jest kosztowny.
Jednak podczas demontażu
- Przestoje w produkcji są nieuniknione (do 3 dni).
- Istnieje wysokie ryzyko uszkodzenia uszczelek i płyt.
- Nawet odpowiednie uszczelki muszą zostać wymienione (do 7000 euro za zestaw).
- Zwiększone koszty pracy personelu firmy.
- Mikropęknięcia nie mogą być zidentyfikowane wizualnie.
Tabela porównawcza metod testowania wymienników ciepła
| Metody testowania | Otwór przelotowy | Mikropęknięcia > 30 mikronów | Mikropęknięcia < 30 mikronów | Korozja | Zmęczenie materiału | Stan uszczelek |
|---|---|---|---|---|---|---|
| Test hydrauliczny | ||||||
| Test hydrochemiczny | ||||||
| Test kolorowania | ||||||
| Test gazowy N2H2 |
Zalety testu gazowego do sprawdzania szczelności wymiennika ciepła
- Zmniejsza ryzyko związane z jakością produktu.
- Identyfikuje problem, zanim firma poniesie straty.
- Wykorzystuje przyjazny dla środowiska wodór w bezpiecznym stężeniu 10%.
- Ma lepszą skuteczność (9 razy) niż inne testy bez rozróżnienia.
- Eliminuje przepełnienie i rozcieńczenie czynnika chłodniczego.
- Oszczędność kosztów pracy personelu wewnętrznego o 95%.
- Nie wymaga dodatkowego zużycia wody.
