Płytowe wymienniki ciepła i komponenty API Schmidt-Bretten SIGMA

Viravix oficjalnym przedstawicielem API Schmidt na Ukrainie

Dlaczego warto wybrać Schmidt i Viravix:

1. Niemiecka jakość w korzystnej cenie

Oferujemy oryginalne niemieckie wymienniki ciepła SIGMA, które są produkowane zgodnie z najwyższymi standardami. Otrzymujesz pierwszorzędną jakość za ułamek ceny europejskich odpowiedników. Więcej korzyści za niższą cenę.

2. Rozwiązania dla produktów lepkich i zawierających cząstki stałe

SIGMA to idealny wybór dla wymagających produktów, takich jak lepkie ciecze lub produkty zawierające cząstki stałe. Dzięki unikalnej konstrukcji płyt gwarantujemy wysoką wydajność wymiany ciepła i proces bez zatykania. Jest to niezawodne rozwiązanie dla przemysłu spożywczego.

3. Podejście technologiczne

Nasze wieloletnie doświadczenie w inżynierii pozwala nam oferować nie tylko sprzęt, ale kompletne rozwiązania procesowe. Pomożemy Ci zoptymalizować procesy wymiany ciepła i wesprzemy Cię na każdym kroku, aby zwiększyć wydajność i obniżyć koszty.

VIRAVIX – partner, który rozumie Twoje potrzeby w zakresie wymiany ciepła

Płytowe wymienniki ciepła i komponenty API Schmidt-Bretten SIGMA

API Heat Transfer jest jednym z największych na świecie producentów przemysłowych wymienników ciepła i systemów wymiany ciepła. Obecnie API Heat Transfer posiada najnowocześniejsze zakłady produkcyjne zlokalizowane w USA, Anglii, Niemczech i Chinach.

Połączenie ponad 140-letniego doświadczenia i sprzedaży ponad 100 000 płytowych wymienników ciepła sprawiło, że API Schmidt-Bretten jest jednym z najbardziej kompetentnych i wydajnych partnerów w branży wymienników ciepła. Dostępna jest szeroka gama płytowych wymienników ciepła SIGMA o różnych powierzchniach, pofałdowaniach, materiałach płyt, grubościach płyt i materiałach uszczelek.

Zalety płytowych wymienników ciepła API SIGMA

Przewodność cieplna

Unikalne konstrukcje termoplastyczne zapewniają wysokie współczynniki przenikania ciepła specyficzne dla danego zastosowania, co skutkuje mniejszą powierzchnią i niższymi kosztami inwestycyjnymi.

Kompaktowa konstrukcja

Płytowe wymienniki ciepła zawierają duże powierzchnie wymiany ciepła w bardzo kompaktowej, zajmującej niewiele miejsca ramie. Skutkuje to znaczną redukcją powierzchni i wagi.

Wszechstronność

Płyty są dostępne w szerokiej gamie kształtów i materiałów, aby zaspokoić potrzeby związane z przenoszeniem ciepła.

Minimalne zabrudzenie

Wysoka indukowana turbulencja zapewnia efekt samooczyszczania, który minimalizuje tworzenie się kamienia.

Łatwy w utrzymaniu

Wymienniki ciepła mogą być czyszczone bez demontażu za pomocą CIP – czyszczenia w obiegu zamkniętym lub z dodatkiem odpowiednich płynów czyszczących.
Płyty można łatwo wyjąć, odkręcając śruby mocujące wszystkie płyty wymiennika ciepła.

Mniejsza objętość cieczy

Ponieważ szczelina między płytami jest niewielka, płytowy wymiennik ciepła zawiera tylko niewielką ilość płynów procesowych, co zmniejsza koszty ze względu na mniejszą objętość.

Możliwość rozszerzenia

Układ płyt można zmieniać, dodawać lub usuwać płyty. W jednej ramie można zainstalować wiele sekcji, co pozwala na wiele operacji przetwarzania w jednej maszynie.

Niezawodność

Unikalna konstrukcja naszych płyt pozwala na ich optymalne wyrównanie podczas montażu, aby zapewnić najwyższą możliwą szczelność.

Najwyższa wydajność

Ze względu na wysokie współczynniki przenikania ciepła i rzeczywisty przeciwprąd, nasze płytowe wymienniki ciepła mogą chłodzić gorące płyny w odległości jednego stopnia od zimnego płynu, dzięki czemu odzysk ciepła na poziomie ponad 96% jest technicznie i ekonomicznie wykonalny.

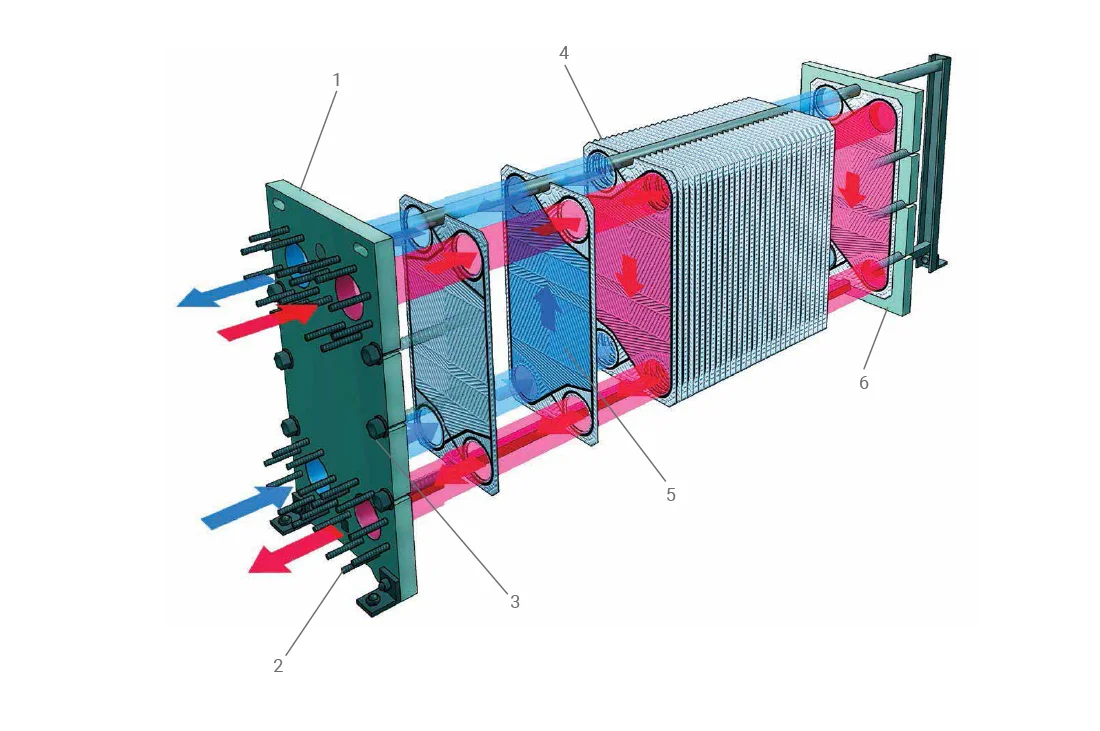

Z czego składa się wymiennik ciepła API SIGMA?

➀ Płyty dociskowe są zaprojektowane zgodnie z normą ASME. Konstrukcja tych płyt nie wymaga zewnętrznego wzmocnienia. Stalowe płyty dociskowe są pokryte powłoką epoksydową zapewniającą trwałość i wydłużoną żywotność.

➁ Połączenia rurociągówmogą być kołkowane, gwintowane, zawiasowe lub zaciskane sanitarnie.

➂ Śruby mocującesą wykonane z ocynkowanej stali stopowej lub stali nierdzewnej, co zapewnia odporność na korozję i łatwe otwieranie. Wszystkie czynności związane z dokręcaniem można łatwo wykonać ze stałej płyty dociskowej urządzenia.

➃ Uszczelki elastomerowe mogą być mocowane mechanicznie (bez kleju) lub przyklejane do płyty wymiany ciepła.

➄ Termoplaty mają wbudowane wzmocnienie w obszarze szyjki płyty. Zapewnia to większą niezawodność uszczelnienia i pozwala na wyższe ciśnienie robocze.

➅ Ruchoma płyta dociskowa zapewnia łatwy dostęp do powierzchni wymiany ciepła, co ułatwia konserwację.

Charakterystyka techniczna płytowych wymienników ciepła SIGMA

Zakres zastosowania

Ciśnienie robocze

do 30 bar w standardowych wymiennikach ciepła

Temperatura pracy

do 170°C w standardowych wymiennikach ciepła

Wydajność

ponad 4500 m3/h

Płyty

Materiały

AISI 304, AISI 316L, AISI 316Ti, stop 926, AISI 904L, SMO 254®, nikiel, stopy niklu, tytan gatunek 1, tytan gatunek 11

Grubość

od 0,4 mm do 1,15 mm

Plomby

Materiały

elastomery (nitryl, EPDM, FKM/Viton® i inne), elastomery na bazie PTFE (SIGMACOAT), włókna aramidowe, materiały do zastosowań przemysłowych i spożywczych.

Zapięcie

Płyty z przekładkami:
– z przekładkami mocowanymi mechanicznie (SIGMAFIX)
– z przekładkami samoprzylepnymi.

Naciskanie ramek

Materiały

Stal węglowa, malowana
Stal węglowa, stal nierdzewna, platerowana
Stal nierdzewna, lita

Kody i standardy

PED, ASME, ABS, LRS, GL, BV

Рołączenia

Śruby dwustronne zgodnie z DIN 2501, EN 1092-1, ANSI
Kołnierze zgodnie z DIN, EN 1092-1, ANSI
Połączenia gwintowe
Produkty do połączeń aseptycznych i spożywczych

Tworzywa termoplastyczne

WYSOKOWYDAJNE PŁYTY SERII X

Odpowiednie do zastosowań przemysłowych i HVAC z czystymi, jednorodnymi cieczami wolnymi od cząstek stałych.
Cienkowarstwowe płyty o głębokości pofałdowania od 2,0 do 3,0 mm zapewniają wysoką wydajność termiczną.
Twardy i miękki wzór pofałdowania w jodełkę w celu zapewnienia najbardziej opłacalnego rozwiązania termicznego dla każdego zastosowania.
Płyty mogą być wyposażone w bezklejowy system uszczelek SIGMAFIX lub klejone uszczelki o wysokiej wydajności

UNIWERSALNE PŁYTY SERII 7

Odpowiednie do zastosowań w przemyśle, HVAC i przetwórstwie płynnej żywności.
Twarde i miękkie pofałdowania płyt zostały zaprojektowane tak, aby zapewnić najbardziej ekonomiczne rozwiązanie termiczne dla każdego zastosowania.
Pofałdowania mają głębokość od 2,5 do 4,0 mm.
Płyty mogą być wyposażone w bezklejowy system uszczelek SIGMAFIX lub klejone uszczelki o wysokiej wydajności.

SPECJALISTYCZNE PŁYTY O SWOBODNYM PRZEPŁYWIE SERIA 2

Do zastosowań przemysłowych i spożywczych z lepkimi, włóknistymi lub lepkimi cieczami, np. do pasteryzacji napojów i produktów celulozowych.
Płyty o swobodnym przepływie o głębokości pofałdowania od 4,5 do 5,5 mm.
Szeroki zakres materiałów płyt i uszczelek.

PÓŁSPAWANE PŁYTY

Łączy w sobie wysoką sprawność cieplną, zwartą konstrukcję i niewielką objętość płytowego wymiennika ciepła z ochroną przed wyciekami płaszczowo-rurowego wymiennika ciepła.
Idealny do zastosowań z amoniakiem.

Uszczelnienie płyty

Doskonałe uszczelnienie płyt

System uszczelniający stosowany w naszych płytach to jednoczęściowa formowana uszczelka z wentylowaną podwójną krawędzią.
Taka konstrukcja zapobiega mieszaniu się dwóch płynów procesowych i zapewnia dodatkowy spokój ducha.

SIGMAFIX Mocowanie uszczelek

Opatentowany bezklejowy system montażu pozwala na szybką i łatwą wymianę uszczelki dzięki bocznym klipsom montażowym.
Minimalizuje to ryzyko przyklejenia się uszczelki do kolejnej płyty.
Duża powierzchnia styku między klipsami montażowymi a płytą wymiennika ciepła zapewnia lepsze przyleganie do płyty.

SIGMACOAT Uszczelnienie

Uszczelka SIGMACOAT posiada ochronną powłokę PTFE na elastomerze (NBR lub EPDM). Zapewnia to wysoką odporność na agresywne media w temperaturach przetwarzania do 320°F.
Wydłuża to żywotność uszczelki, umożliwiając produkcję przy minimalnych przestojach.
Dostępne dla systemu montażowego SIGMAFIX.

Uszczelki samoprzylepne SIGMA

Uszczelki są przyklejane przy użyciu zrobotyzowanego procesu, który zapewnia równomierne mieszanie i nakładanie.
Wszystkie klejone uszczelki są utwardzane termicznie, aby zapewnić maksymalną siłę wiązania.
Dostępne dla wszystkich naszych standardowych płytowych wymienników ciepła z różnymi materiałami uszczelek.

Rynki i zastosowania

Nasze wieloletnie doświadczenie w wymagających zastosowaniach pozwala nam oferować klientom niestandardowe i opłacalne rozwiązania. Nasze płytowe wymienniki ciepła SIGMA oferują wiodące w branży rozwiązania dla różnych procesów termicznych na praktycznie każdym rynku.

Obsługiwane rynki:

Farmaceutyka i nauki przyrodnicze
Przemysł spożywczy i napojów
Przemysł napojów
Przemysł chemiczny i petrochemiczny
Produkcja silników
KLIMATYZACJA I OGRZEWANIE
Inżynieria przemysłowa
Przemysł morski i przybrzeżny
Przemysł motoryzacyjny
Przetwórstwo metali
Wytwarzanie energii elektrycznej
Przemysł celulozowo-papierniczy
Sprzęt chłodniczy
Odnawialne źródła energii
Huty stali i zakłady gotowania
Technologia obróbki powierzchni
