Seria Votator® Origin – Wymienniki ciepła ze zeskrobywaną powierzchnią

Najważniejsze cechy – Seria Votator® Origin

Wymiennik ciepła ze zeskrobywaną powierzchnią Votator® Origin bazuje na elastycznej, modułowej platformie i został zaprojektowany do pracy w trudnych warunkach, gdzie inne technologie tracą efektywność.

Higieniczna konstrukcja

Spełnia normy sanitarne 3-A. Idealny do podgrzewania i chłodzenia produktów o niskiej i średniej lepkości, również z cząstkami. Konstrukcja gwarantuje wysoki poziom higieny i uniwersalność zastosowań.

Warianty konstrukcyjne

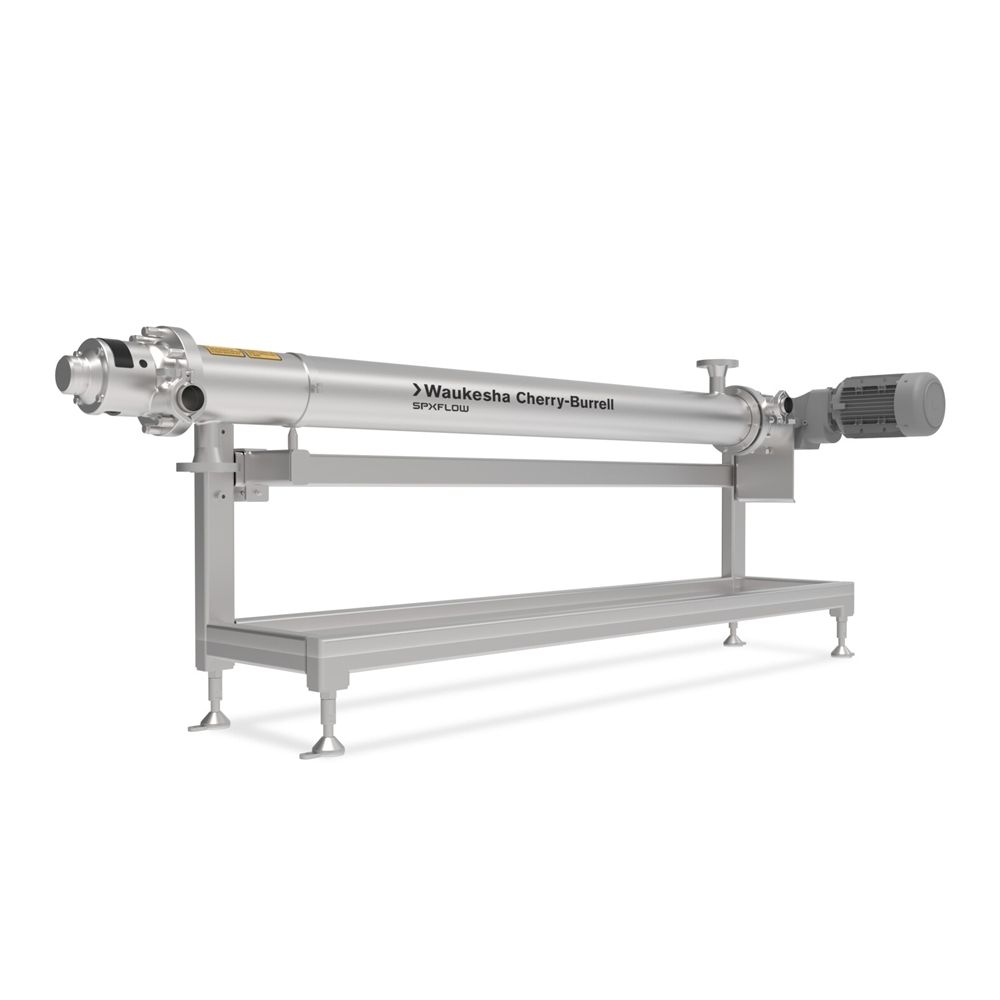

Wersja pozioma

• Sztywna rama ze stali nierdzewnej

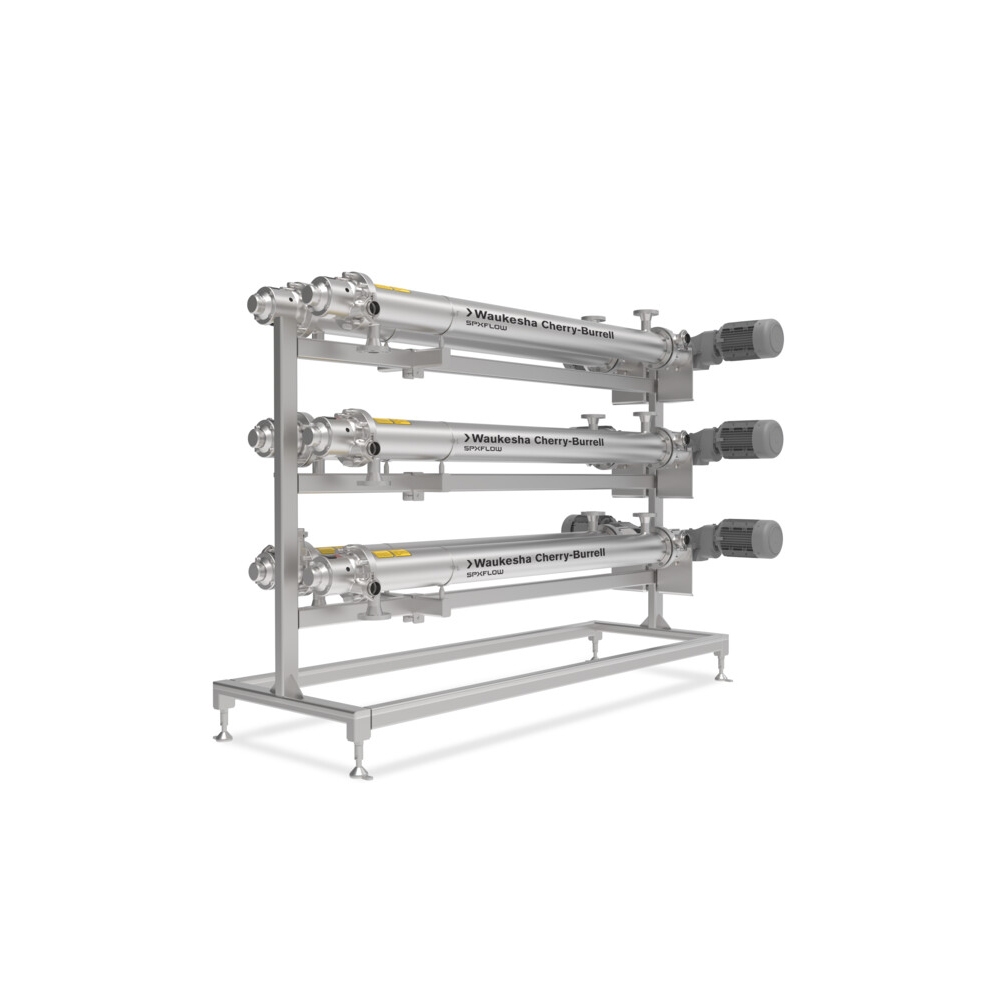

• Możliwość rozbudowy do 6 cylindrów

• Odpowiednia do produkcji liniowej

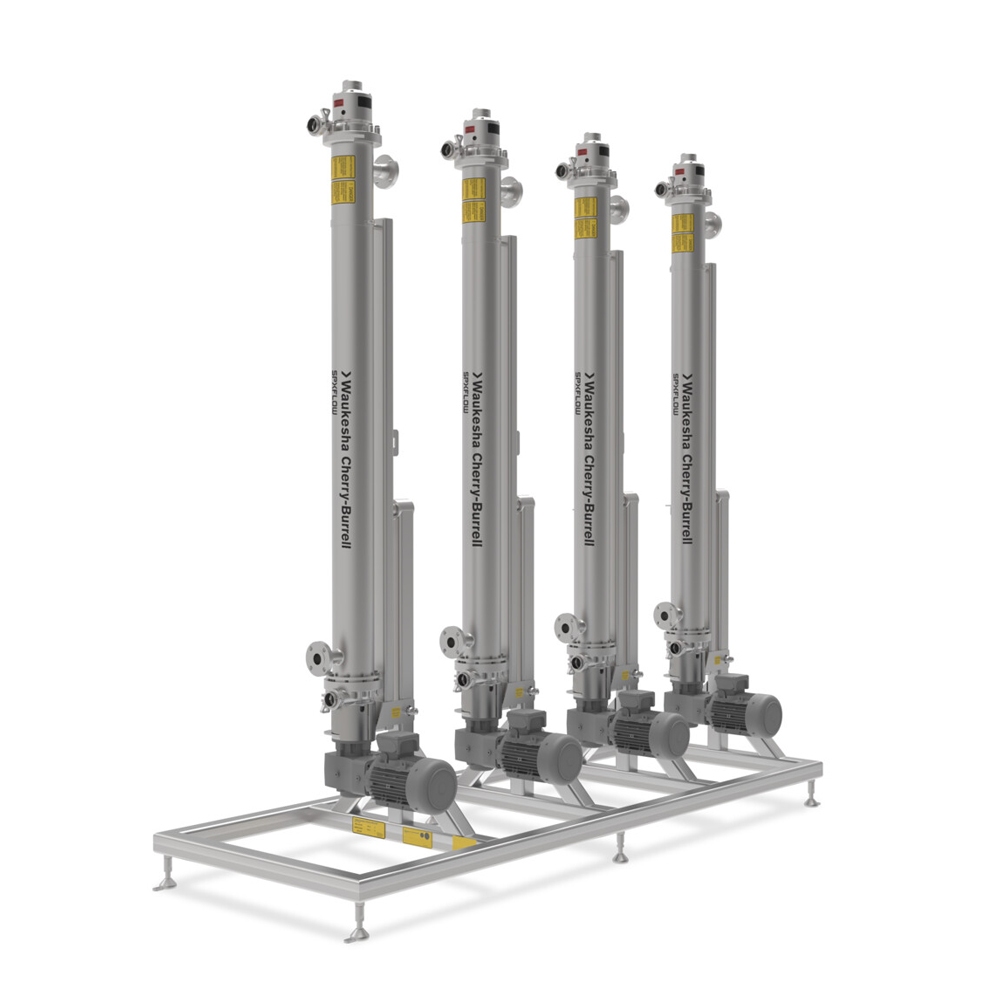

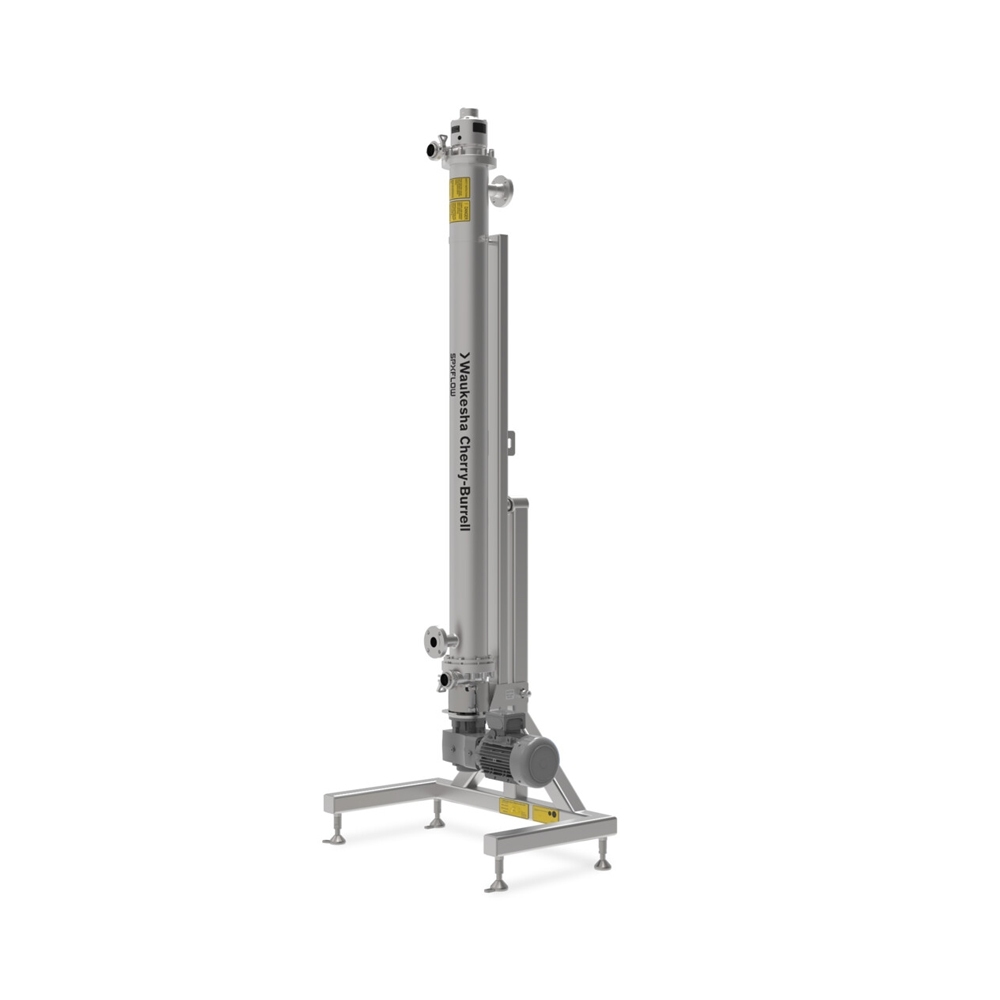

Wersja pionowa

• Ręczny mechanizm obrotowy do zmiany pozycji w trybach produkcji/serwisu

• Zajmuje niewiele miejsca

Zastosowania

• Podgrzewanie

• Chłodzenie

• Krystalizacja

• Pasteryzacja

• Sterylizacja

Zalety

• Indywidualne dopasowanie konfiguracji

• Montaż w poziomie lub pionie

• Kompatybilność z różnymi typami produktów

• Łatwe i szybkie czyszczenie

• Nowoczesne skrobaki na zawiasach

• Uszczelnienia mechaniczne – pojedyncze lub podwójne

• Króćce tangencjalne dla lepszego przepływu

• Wsparcie doświadczonych inżynierów

Wymiary i specyfikacja – Seria Votator® Origin

Seria Votator® Origin została zaprojektowana do pracy w szerokim zakresie temperatur od -10°C do 150°C (14°F do 302°F). Standardowa wersja wytrzymuje ciśnienie do 20 bar (290 psi), a opcjonalna – do 25 bar (362 psi).

Dzięki materiałom odpornym na korozję system może pracować z agresywnymi i kwaśnymi mediami. Optymalizacja przepływu zmniejsza spadki ciśnienia i umożliwia obróbkę produktów z cząstkami stałymi.

Seria dostępna jest w trzech wersjach długości:

• Pilot: 5×20 – do testów i laboratoriów
• Mały: 5×40 – dla kompaktowych linii produkcyjnych
• Duży: 5×80 – do zastosowań przemysłowych

*Zależne od doboru średnicy wału/rotora

Dzięki modułowej konstrukcji, Votator® Origin sprawdza się zarówno w badaniach laboratoryjnych, jak i w produkcji na dużą skalę.

Aplikacje – Votator®

Opcje i wydajność – Seria Votator® Origin

Seria Votator® Origin zapewnia elastyczność konfiguracji pod aktualne potrzeby produkcyjne i ewentualne zmiany procesowe. Konstrukcja dostosowuje się do:

• Rodzaju produktu (w tym kwasowe, lepkie, z cząstkami)

• Wymagań sanitarnych

• Ograniczeń przestrzeni

• Medium grzewczego/chłodzącego

• Objętości produkcji

Wały i łopatki

• Średnice wałów: 72 mm, 97 mm, 112 mm

  • 72 mm – większe cząstki, niski spadek ciśnienia

  • 97 mm – standard dla produktów średniej lepkości

  • 112 mm – szybszy transfer ciepła, mniej pozostałości

• Łopatki:

  • Zawiasowa PEEK (samoczynna) – standard z 97 mm

  • Pływająca PEEK/PTFE – dla produktów z cząstkami

Materiały i ciśnienie

• Części kontaktujące się z produktem: stal AISI 316L lub duplex SAF2205

• Ciśnienie:

  • Standard: do 20 bar (290 psi)

  • Opcja: do 25 bar (362 psi)

Silniki

• 50 Hz / 400 V: 2,2–4,0 kW, 119–270 Nm

• 60 Hz / 460 V: 3,0–3,7 kW, 87–195 Nm

Uszczelnienia

• Dwa pojedyncze uszczelnienia mechaniczne:

  • Katalogowa wymiana

  • SIC/SIC powierzchnie uszczelniające

  • Uszczelki EPDM

• Podwójne uszczelnienia (opcjonalnie):

  • Do zastosowań aseptycznych lub z produktami ściernymi

Dodatkowe opcje

• Podgrzewany wał – zapobiega krystalizacji

• Izolacja zatrzaskowa – szybki montaż

• Uszczelki z FPM/FKM

• Certyfikaty: 3-A, PED, CE, CRN, zgodność z EHEDG (bez certyfikatu)

Dobór łopatek

Dobór zależy od średnicy wału, materiałów, temperatury procesu, płynu roboczego i kosztów.
