Насосы APV (SPX FLOW)
Серия DW – Насосы с поршневыми и двухлопастными роторами
Серия DW – Насосы с поршневыми и двухлопастными роторами
Заказать
Тип продукта: Насосы объемного вытеснения
Описание:
Серия насосов APV DW обеспечивает высокую объёмную эффективность за счёт минимальных внутренних зазоров, что позволяет снижать эксплуатационные расходы и энергопотребление. Эти насосы разработаны для ультрагигиеничных процессов, устойчивы к агрессивным CIP/SIP циклам, обеспечивают плавный поток без пульсаций и деликатную перекачку чувствительных высоковязких продуктов.
Ключевые преимущества:
-
Низкое значение NPSH — предотвращение кавитации
-
Тихая работа, даже на высоких оборотах
-
Удобное обслуживание благодаря лёгкому доступу к компонентам
-
Надёжность в санитарных и промышленных применениях
Особенности – Серия насосов объемного вытеснения APV DW
Серия APV DW включает в себя 26 гигиенических моделей насосов, сертифицированных по стандарту 3-A и разработанных в соответствии с требованиями EHEDG, что обеспечивает высочайший уровень санитарии. Линейка охватывает широкий диапазон подачи — от 3 до 1016 литров на 100 оборотов, с максимальным рабочим давлением до 30 бар (435 psi). Все контактирующие с продуктом детали изготовлены из нержавеющей стали AISI 316L, а эластомеры полностью соответствуют требованиям FDA.
Основные преимущества
- Высокая объемная эффективность
Насосы DW разработаны по принципу: максимальная производительность при оптимальных затратах. Благодаря минимальным внутренним зазорам, насос достигает высокой эффективности — позволяя использовать меньший по размеру насос при работе со средневязкими жидкостями. Это снижает как первоначальные инвестиции, так и эксплуатационные расходы.
- Ультрагигиеничность и CIP-совместимость
Все модели подходят для очистки по CIP/SIP и устойчивы к резким перепадам температуры, что делает их идеальными для частой и интенсивной санитарной обработки в пищевой, молочной, напиточной и фармацевтической отраслях.
- Работа без пульсаций
Насосы DW обеспечивают абсолютно стабильный поток без пульсаций, даже при перекачке высоковязких продуктов. Это важно для защиты оборудования (например, фасовочных машин и клапанов) от вибраций и скачков давления.
- Низкое значение NPSH
Благодаря улучшенным всасывающим характеристикам, насосы DW имеют значительно сниженное требуемое значение NPSH, что снижает риск кавитации. В сочетании с отсутствием пульсаций это делает серию DW идеальной для ультрафильтрации и других чувствительных процессов.
- Бережная обработка продукта
Конструкция с кольцевыми поршневыми и двулопастными роторами обеспечивает максимальное сохранение структуры продукта при любой вязкости. Насос способен перекачивать даже сложные среды — такие как творожная масса, сыворотка, мягкие фрукты или мясные продукты, — без необходимости установки специальных роторов.
- Простота обслуживания
Конструкция предусматривает фронтальное размещение торцевых уплотнений, обеспечивая легкий доступ и минимальные временные затраты на обслуживание. Все уплотнительные кольца одинаковы, а процедура настройки синхронизации роторов — простая и удобная.
- Низкий уровень шума
Уникальная форма ротора практически исключает гидравлический шум, а косозубые шестерни минимизируют звук от редуктора — создавая комфортную рабочую среду.
Принцип работы – Серия насосов APV DW
Насосы APV DW — это объемные насосы с низким проскальзыванием, обеспечивающие постоянный поток и бережную перекачку различных жидкостей. Они изготовлены из нержавеющей стали и оснащены увеличенными валами, обеспечивающими дополнительную прочность и устойчивость к деформации. Валы установлены в прочной чугунной опорной раме (опционально из нержавейки) и снабжены двухрядными коническими роликовыми подшипниками, которые гарантируют долговечность и стабильную работу.
Принцип действия
При вращении роторов создаются расширяющиеся камеры на входе, втягивающие жидкость. Далее, по мере зацепления роторов, камеры сжимаются, а жидкость мягко вытесняется к выходу, обеспечивая безпульсационный стабильный поток. Этот механизм сохраняет структуру чувствительных и вязких продуктов.
-
Синие зоны на схемах — области, заполненные продуктом
-
Пустые камеры — фаза всасывания

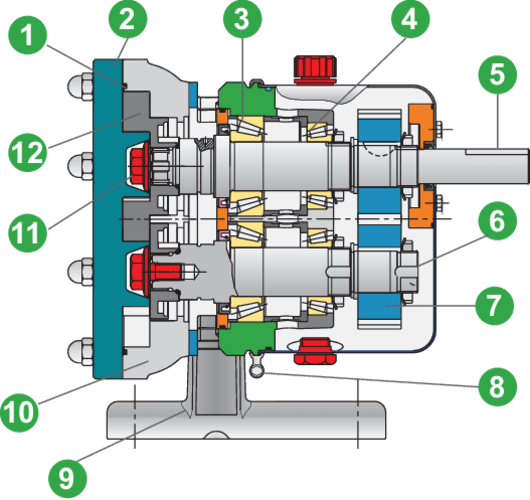

Основные механические компоненты
-
Профилированное уплотнение крышки — гигиеничное и герметичное решение
-
Передняя крышка — защита и легкий доступ
-
Передний подшипник — поддерживает основной вал
-
Задний подшипник — стабилизирует роторный узел
-
Главный вал — передаёт крутящий момент
-
Вспомогательный вал — синхронизирует роторы
-
Косозубые шестерни — точная синхронизация и снижение шума
-
Хомутовое кольцо — фиксация корпуса
-
Опоры насоса — монтажная устойчивость
-
Корпус ротора — формирует насосную камеру
-
Гайка ротора — фиксирует ротор
-
Ротор — основной вращающийся элемент
Преимущества
Эта конструкция обеспечивает высокую производительность, низкий уровень шума и гигиеничную работу, делая насосы DW идеальными для пищевой, молочной, напиточной и фармацевтической отраслей.
Основные механические компоненты
- Профилированное уплотнение передней крышки – обеспечивает надежную герметичность и легкость очистки
- Передняя крышка – защищает внутренние элементы и облегчает доступ
- Передний подшипник – поддерживает главный вал для плавного вращения
- Задний подшипник – обеспечивает устойчивость и выравнивание роторов
- Главный вал – передаёт крутящий момент на ротор
- Вспомогательный вал – синхронизирует вращение роторов
- Косозубые шестерни – обеспечивают точную синхронизацию и снижают шум
- Хомутовое кольцо – удерживает переднюю крышку и элементы конструкции
- Опоры насоса – обеспечивают стабильную установку
- Корпус ротора – вмещает роторный узел и формирует рабочую камеру
- Гайка ротора – фиксирует ротор
- Ротор – основной вращающийся элемент, перемещающий жидкость
Такая конструкция позволяет насосу DW справляться с широким диапазоном вязкости продуктов, обеспечивая высокую объёмную эффективность, низкий уровень шума и гигиеничную работу — что делает его идеальным для применения в пищевой, молочной, напиточной и фармацевтической промышленности.
