Насосы APV (SPX FLOW)

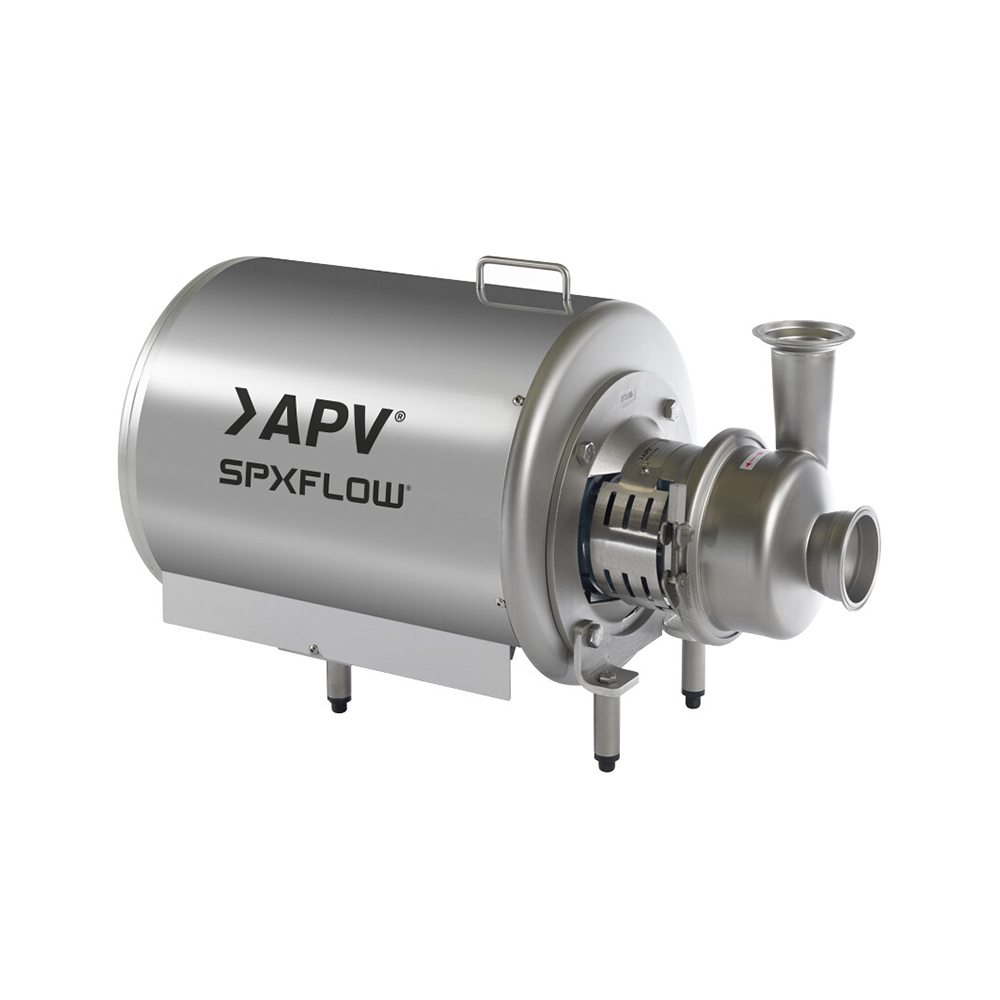

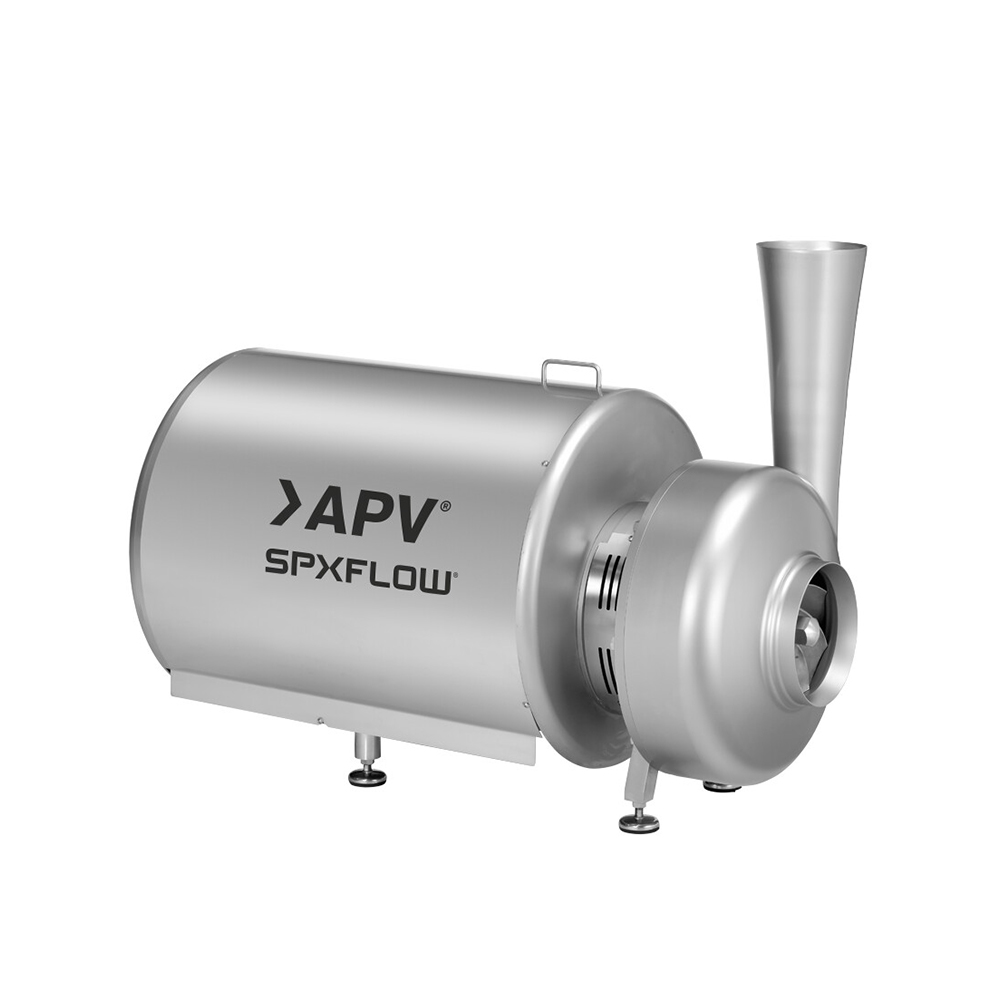

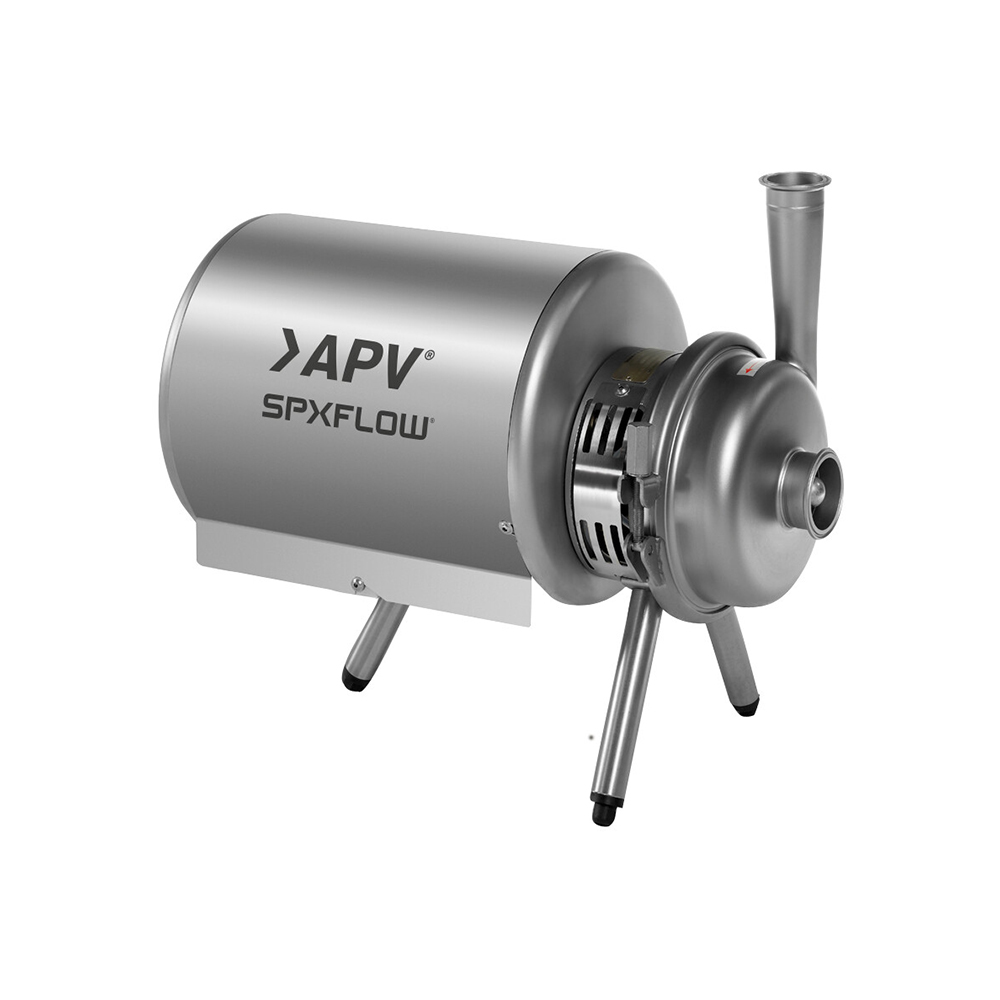

W+ Series (IEC) – Гигиенические центробежные насосы

W+ Series (IEC) – Гигиенические центробежные насосы


Заказать



Тип продукта: Центробежные насосы

Описание:

Гигиенические центробежные насосы серии W+ разработаны для обеспечения высокой эффективности, снижения энергопотребления и уменьшения эксплуатационных затрат на протяжении всего срока службы. Линейка W+ включает 17 стандартных моделей насосов, рассчитанных на рабочее давление до 15 бар (218 psi) и производительность до 725 м³/ч (191 525 gal/h) при частоте 50 Hz. Благодаря модульной конструкции насосы W+ могут быть настроены и адаптированы под конкретные требования технологического процесса, обеспечивая гибкое и надежное решение для широкого спектра гигиенических применений.

Основные характеристики и преимущества

Серия W+ представляет собой широкий ассортимент высококачественных гигиенических центробежных насосов с осевым всасыванием, разработанных для обеспечения максимальной эксплуатационной надежности, высокой эффективности и снижения затрат на протяжении всего жизненного цикла. Насосы предназначены для сложных санитарных применений и сочетают прочную конструкцию с гибкими возможностями конфигурации для различных производственных условий.

Надежная и эффективная конструкция

  • Прочная промышленная конструкция для непрерывной работы

  • Энергоэффективная гидравлическая конструкция, снижающая эксплуатационные расходы

  • Плавная и тихая работа с минимальной вибрацией

  • Современная конструкция уплотнения вала для длительного срока службы и снижения обслуживания

  • Рабочее давление до 15 бар (218 psi)

  • Доступна опциональная сертификация 3-A для гигиенических применений

Гигиеническая эксплуатация

  • Полностью разработано для процедур CIP (Cleaning-in-Place) и SIP (Sterilization-in-Place)

  • Подходит для перекачивания различных пищевых, напитков и фармацевтических продуктов

  • Гигиеническая конструкция обеспечивает безопасную работу с продуктом и легкую очистку

Гибкая конфигурация

  • Широкий выбор опций и конфигураций

  • Модульная конструкция позволяет адаптировать насос к конкретным требованиям процесса

  • Обслуживание разработано как простое, быстрое и экономичное

Модель W+ Pharma

Насос APV W+ Pharma специально разработан для соответствия строгим требованиям гигиены и производительности фармацевтической и биотехнологической промышленности.

Специальный дренажный порт улучшает очистку и поддерживает гигиеническую эксплуатацию. Насос особенно подходит для процессов производства воды для инъекций (WFI), очищенной воды и деминерализованной воды.

Высокоэффективные рабочие колеса в сочетании с запатентованной спиральной камерой APV обеспечивают оптимальную гидравлическую эффективность и бережное перекачивание продукта.



Модель Размер входа Размер выхода Максимальный размер рабочего колеса Максимальная производительность (M³/H) Максимальный напор (MWC)
мм дюйм мм дюйм мм дюйм 1450 об/мин 2900 об/мин 1450 об/мин 2900 об/мин
10/8 38 1.5 25 1 110 4.3 7 13 3 13
22/20 51 2 51 2 142 5.6 16 33 7 28
25/210 152 6 102 4 290 11.4 300 28
30/80 102 4 76 3 170 6.7 75 150 9 35
30/120 102 4 76 3 175 6.9 77 155 10 36
35/35 65 2.5 51 2 175 6.9 26 53 10 41
35/55 76 3 65 2.5 180 7.1 43 87 10 42
50/8 38 1.5 25 1 200 7.9 8 18 14 57
50/600 250 9.8 200 7.9 420 16.6 725 55
55/35 65 2.5 38 1.5 210 8.3 26 53 16 64
55/60 76 3 51 2 220 8.7 58 115 16 65
60/110 102 4 76 3 230 9.1 90 170 18 75
65/350 152 6 102 4 260 10.2 230 475 21 88
70/40 65 2.5 38 1.5 240 9.4 21 44 21 81
80/80 76 3 51 2 255 10 58 115 23 92
110/130 102 4 76 3 290 11.4 110 225 32 130
Максимально допустимое давление на выходе при 20°C (68°F) Максимальная рабочая температура

18 бар (261 psi)

14 бар (203 psi)

Опционально: Усиленное зажимное кольцо, увеличивающее максимальное давление на выходе до 25 бар (263 psi)

20 бар (290 psi)

ПРИМЕЧАНИЕ: Максимально допустимое давление на выходе должно снижаться по мере повышения температуры.

110°C (230°F) стандартно

>110°C (230°F) требует специального высокотемпературного двигателя
Материалы Типы соединений Двигатель
Корпус Нерж. сталь 316L Насосы W+ могут поставляться со всеми стандартными резьбовыми и кламповыми соединениями в соответствии с DS, BS, DIN, SMS и ISO, а также с DIN-фланцами.

Метрический стандарт IEC, 2-, 4- или 6-полюсный, при 50/60 Hz, IP55, класс изоляции F. Насосы W+ в Европе стандартно поставляются с двигателями, соответствующими уровню энергоэффективности IE2 согласно Директиве 2005/32/EC об экодизайне энергопотребляющей продукции.





Насосы W+ соответствуют требованиям Регламента (EC) № 1935/2004 о материалах и изделиях, предназначенных для контакта с пищевыми продуктами, и отмене Директив 80/590/EEC и 89/109/EEC.
Рабочее колесо Нерж. сталь 316L
Гайка рабочего колеса Нерж. сталь 316L
Индуктор (Wi+) Нерж. сталь 316L
Задняя пластина Нерж. сталь 316L
Вал Нерж. сталь 316L
Зажимное кольцо Нерж. сталь 304
Удлинительная рама Нерж. сталь 304
Опоры Нерж. сталь 304
Кожух двигателя Нерж. сталь 304
Уплотнение вала

Стандарт:
Углерод / карбид кремния

Опционально:
Карбид кремния / карбид кремния
Эластомеры

Стандарт:
EPDM (СООТВЕТСТВУЕТ FDA)

Опционально:
FPM, FEP-ИНКАПСУЛИРОВАННЫЙ FPM



Характеристики насоса W+ Pharma:

  • Сертификат 3.1- EN10204 (для деталей, контактирующих с продуктом)
  • Отчёт об измерении поверхности (для деталей, контактирующих с продуктом)
  • Сертификат электрополировки и пассивации (с указанием номера заказа)
  • Эластомеры, контактирующие с продуктом, соответствуют USP Class VI
  • Соответствует FDA
  • Сертификация 3-A и EHEDG
Параметр Характеристика
Отделка поверхности (контакт с продуктом) Ra < 0.5 µm, электрополированная
Уплотнение вала SiC / SiC
Эластомеры EPDM, USP Class VI, 121°C
Дренажный порт ½” clamp connection for drain valve (valve not included)
Выход насоса Стандартный вертикальный или повернутый на 45° влево

Хлебопекарная и кондитерская промышленность

  • Тесто

  • Жиры и масла

  • Ароматизаторы

  • Подсластители

  • Дрожжевая суспензия

  • Сиропы

Молочная промышленность

  • Сыворотка

  • Сливки

  • Молоко

  • Подслащённые сгущённые продукты

  • Системы фильтрации RO / UF

Фармацевтика и косметика

  • Эмульсии

  • Экстракты

  • Суспензии

  • Сиропы

  • Красители

  • Спирты

  • Эфирные масла

Серия насосов W+ включает 17 стандартных моделей, разработанных для широкого спектра гигиенических насосных применений. Насосы могут работать при давлении до 15 бар (218 psi) и обеспечивать производительность до 725 м³/ч (191 525 gal/h) при 50 Hz.

Помимо стандартной линейки, доступны различные специальные конфигурации и индивидуальные исполнения для удовлетворения конкретных требований процесса.

Благодаря модульной концепции конструкции насосы W+ можно легко конфигурировать и адаптировать практически под любую насосную задачу, обеспечивая оптимальную производительность и эффективность для каждого отдельного применения.
