25.11.2024
Як
Дослідження
Вибір оптимального теплообмінника для вашого бізнесу. Завантажте безкоштовний опитувальний лист
Вибір правильного теплообмінника є важливим інженерним рішенням, яке може значно підвищити ефективність виробничих процесів, оптимізувати витрати енергії та забезпечити стабільність роботи на довготривалий період. Пластинчасті теплообмінники API Schmidt відзначаються гнучкістю та адаптивністю, що дозволяє інтегрувати їх у процеси з високими вимогами до продуктивності та надійності. Щоб допомогти вам зробити правильний вибір, ми пропонуємо безкоштовний опитувальний лист — заповнивши його, ви допоможете нашим інженерам підібрати теплообмінник, який найкраще відповідатиме вашим специфічним вимогам.
Пластинчасті теплообмінники
Наша багаторічна експертиза у вимогливих застосуваннях дозволяє нам надавати клієнтам індивідуально адаптовані, економічно вигідні рішення. Наші пластинчасті теплообмінники є провідним індустріальним рішенням для різноманітних теплових процесів у галузі виробництва харчових продуктів та напоїв.

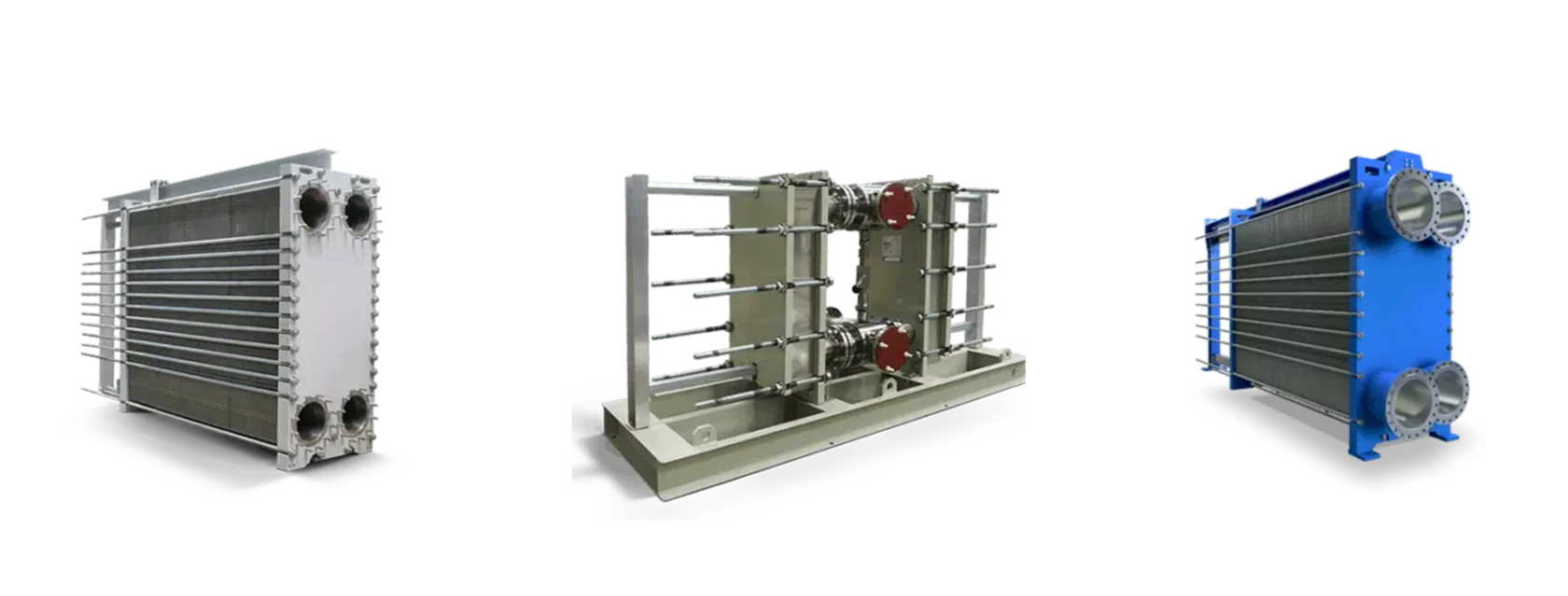

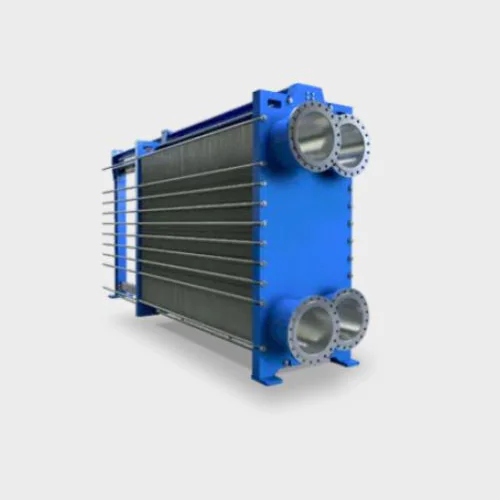

Герметичні пластинчасті теплообмінники Schmidt SIGMA®
У пластинчастих теплообмінниках використовуються гофровані пластини, які розміщені між нерухомою та рухомою притискною пластиною. Завдяки тому, що практично весь матеріал використовується для передачі тепла, пластинчасті теплообмінники мають велику ефективну площу теплопередачі при мінімальному просторі. Часто пластинчастий теплообмінник здатен забезпечити таку ж потужність теплопередачі, як кожухотрубний теплообмінник, який у п’ять разів більший за об’ємом. Наші пластинчасті теплообмінники мають чудові конструктивні характеристики, що забезпечують їх довговічність та надійність.
Переваги теплообмінників Schmidt SIGMA
- Продуктивність теплопередачі. Унікальний дизайн пластин забезпечує високі коефіцієнти теплопередачі, що знижує потребу в ремонті та капітальних витратах.
- Компактність. Пластинчасті теплообмінники мають компактну конструкцію з великою площею теплопередачі, що займає менше простору і має меншу вагу.
- Універсальність. Пластини доступні у різних матеріалах і формах, щоб задовольнити ваші потреби у теплопередачі.
- Максимальна ефективність. Високий коефіцієнт теплопередачі та протитечійний потік дозволяють досягти ефективності рекуперації тепла до 96%.
- Мінімальне забруднення. Висока турбулентність створює самоочисний ефект, що знижує рівень забруднення поверхні теплопередачі.
- Легке обслуговування. Обладнання можна чистити без демонтажу за допомогою CIP-систем або реверсного промивання; для зняття пластин потрібно лише послабити затискні болти.
- Можливість розширення. Конфігурація може змінюватися, і пластини можна додавати або знімати залежно від необхідності.
- Надійність. Унікальний дизайн пластин забезпечує оптимальне вирівнювання та чудове ущільнення.
Технічні характеристики та переваги
- Продуктивність теплопередачі: Спеціальний хвильовий малюнок на пластинах забезпечує високі коефіцієнти теплопередачі, створюючи турбулентний потік і рівномірний розподіл рідини.
- Ефективний протитечійний потік: Це дозволяє охолоджувати гарячі рідини до температури холодної рідини з ефективністю тепловіддачі понад 96%.
- Надійні ущільнювачі: Спеціально розроблені ущільнювачі забезпечують щільне прилягання до пазів, підвищуючи герметичність і спрощуючи обслуговування.
- Конструкція з подвійним ущільненням: Це виключає можливість змішування двох рідин; витоки потрапляють у відкритий простір для негайного виявлення.
- Легкість обслуговування: Оцинковані кріплення і повністю болтова конструкція дозволяють легко обслуговувати пристрій.

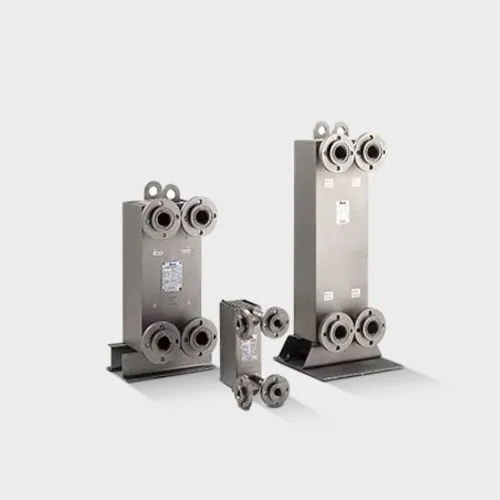

Переваги використання SIGMAWIG – Повністю зварних теплообмінників
SIGMAWIG — це новий рівень застосування теплообмінників для спеціальних завдань у хімічній і фармацевтичній промисловості, системах промислового охолодження та системах теплового балансу. Завдяки зварним швам TIG без наповнювача ці теплообмінники мають високу герметичність, виключаючи ризики витоку та дифузії.
- Замінюють ущільнення зварними швами: Підвищують рівень безпеки для критичних процесів.
- Температурний діапазон: ≥ 250 °C, підходить для пара, термальних масел і харчових олій.
- Робочий тиск: ≥ 25 бар, оптимальний для конденсації холодоагентів і високотискових мереж.
- Компактний дизайн: Мінімальні вимоги до монтажу та трубопроводів.
- Ефективний тепловідвід: Однорідний протитечійний потік.
- Мінімальний об’єм рідини: Покращений контроль процесу та вищий рівень безпеки при роботі з небезпечними продуктами.
- Довгостроковий досвід: Перевірена конструкція, що зарекомендувала себе у різних сферах застосування.

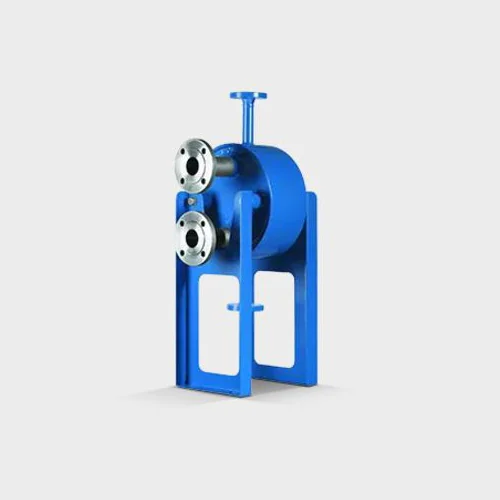

Кожухопластинчасті теплообмінники SIGMASHELL
SIGMASHELL об’єднує міцність і високу стійкість до тиску, притаманну кожухотрубним теплообмінникам, із компактністю та високою ефективністю пластинчастих теплообмінників. Його лазерна зварна конструкція забезпечує високу міцність з’єднань.
- Особливості: Можливість роботи за високих тисків, міцність кожухової конструкції, гнучкість завдяки кільком ходам на стороні кожуха і пластин.
- Робочі параметри: Тиск до 150 бар, температури від -200°C до 500°C, в’язкість до 8000 мПа·с.
- Переваги: Стійкість до теплового шоку, швидкий запуск, компактність, легкість обслуговування.

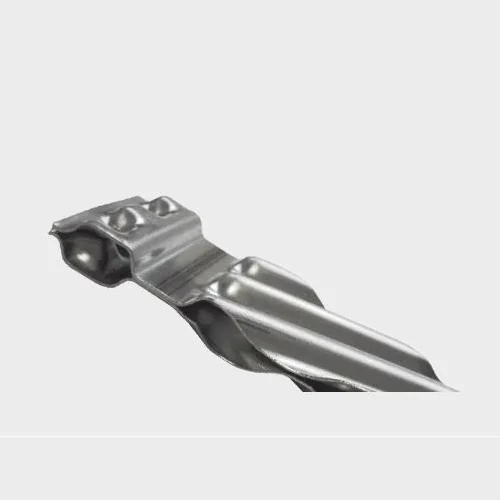

SEMI-WELD Schmidt® SIGMADUAL
- Нова серія теплообмінників SIGMADUAL із попарно звареними модулями пластин розроблена для теплової обробки складних середовищ.
- Сторона продукту герметизується лазерним зварюванням навколо каналів потоку, а в місцях підключення використовуються кільцеві ущільнювачі.
- Канали потоку на обслуговуючій стороні ущільнюються еластомерними ущільненнями, тоді як порти герметизовані за допомогою лазерного зварювання.
- Подвійне зварювання забезпечує підвищену робочу безпеку та розділення продуктів.
- Модульна конструкція забезпечує високу гнучкість. Зміни робочих параметрів можна легко виконати шляхом додавання або заміни модулів SIGMADUAL.
- Застосування SIGMADUAL охоплює всі галузі, особливо процесну і холодильну промисловість.
- Доступні різні типи з’єднань: фланцеві, санітарні швидкознімні з’єднання, стандартні різьбові, зварні, шпилькові з’єднання та шпилькові з’єднання з легованою футеровкою.
- Усі сучасні матеріали пластин і ущільнювачів доступні, зокрема NBR, EPDM, FKM, Viton, Chloroprene, з покриттям PTFE.
- Пластинчасті теплообмінники з пластинами SIGMADUAL можуть бути виготовлені відповідно до стандартів PED, ASME Sec. III Div. 1 UG 11(c), ANSI, CRN, API 662 і ABS.
Паяні пластинчасті теплообмінники
- Виробничі можливості
Паяні пластинчасті теплообмінники API Schmidt® виготовляються на ультрасучасних виробничих потужностях. Печі для паяння оснащені високоточними системами контролю, які забезпечують рівномірне нагрівання при правильній температурі для вибраних матеріалів. Роботи-складачі автоматично укладають пластини та правильно розташовують підключення. Кожна готова модель проходить тестування для забезпечення повної герметичності.
- Конструкція та ефективність
Паяні пластинчасті теплообмінники API Schmidt® складаються до 150 штампованих пластин із нержавіючої сталі. Пластини пайкою з’єднані одна з одною, при цьому кожна друга пластина повернена на 180°, створюючи канали для протитечійного потоку двох середовищ. Така конструкція пластин створює високу турбулентність потоку, що сприяє відмінним показникам теплопередачі. У результаті виходить високоефективний теплообмінник, який максимально використовує весь матеріал для передачі тепла.
- Переваги у використанні з холодоагентами
Паяні пластинчасті теплообмінники API Schmidt® відзначаються високою ефективністю у системах охолодження. Завдяки невеликим розмірам, низькому об’єму холодоагенту та високій ефективності, вони ідеально підходять як для випарників, так і для конденсаторів та охолоджувачів. Стандартні моделі доступні з потужністю до 30 тонн, але також можливі спеціальні замовлення для практично будь-яких вимог.
- Матеріали для пайки:
Паяні пластинчасті теплообмінники доступні з мідною пайкою для використання з галогеновуглецевими холодоагентами, такими як R-22 та R-404a. Моделі з нікелевою пайкою доступні для використання з аміаком.
Розподіл холодоагенту: Випарники з певною кількістю пластин оснащені системою внутрішнього розподілу холодоагенту, що забезпечує рівномірний розподіл холодоагенту та максимізує ефективність пристрою.
Компактність та економія
- Компактний розмір
паяних пластинчастих теплообмінників полегшує їх інтеграцію в системи з невеликою потужністю охолодження, що економить час і кошти на встановлення.
Готові обрати оптимальне рішення для вашого виробництва?
Завантажте наш безкоштовний опитувальний лист, щоб допомогти нашим інженерам підібрати ідеальний теплообмінник саме для ваших потреб. Зв’яжіться з нами вже сьогодні і отримайте професійну консультацію від Viravix вашого надійного партнера у підвищенні продуктивності та ефективності вашого харчового виробництва!
