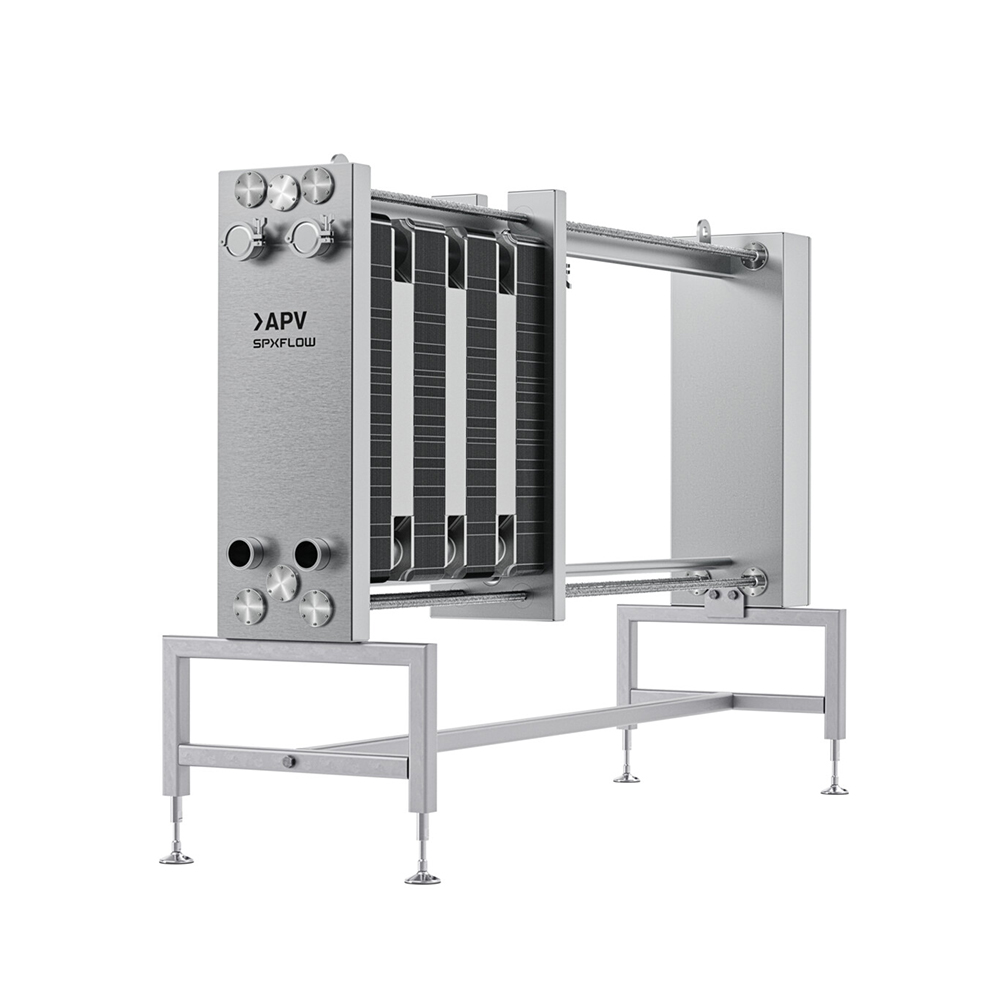

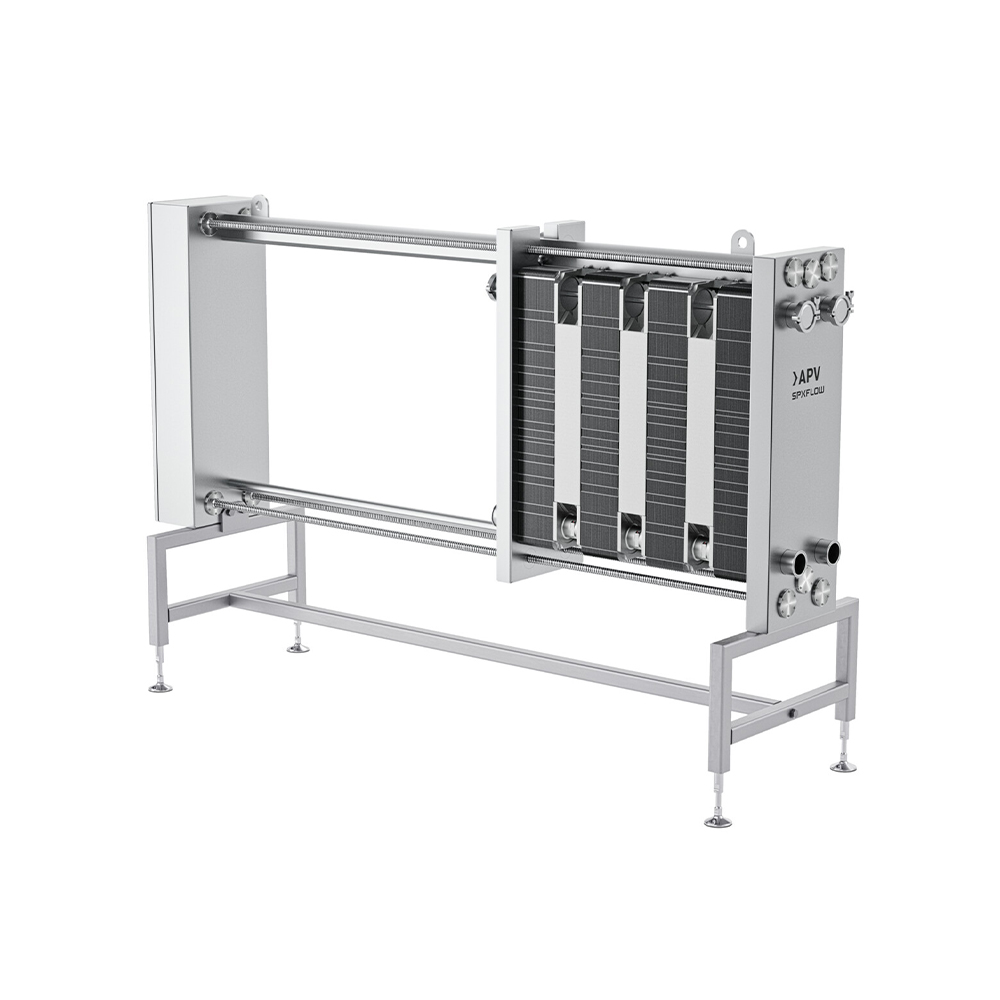

Пластинчастий теплообмінник APV FastFrame™ від SPX FLOW
Пластинчастий теплообмінник APV FastFrame™ від SPX FLOW
Замовити
Тип продукту: Пластинчасті теплообмінники
Швидший доступ, простіше обслуговування та вищий рівень гігієни
Пластинчастий теплообмінник APV FastFrame™ розроблений для значного скорочення часу відкриття, обслуговування та закриття пакета пластин. Інноваційна конструкція рами виключає використання традиційних зовнішніх стяжних шпильок і оснащена вбудованим механічним приводом, який працює за допомогою гайковерта.
Таке рішення забезпечує швидкий доступ до пакета пластин, рівномірне затягування та допомагає запобігти деформації пластин або надмірному стисканню ущільнень.
FastFrame є оптимальним рішенням для гігієнічних виробництв, де критично важливими є мінімізація часу простою, зручність очищення та безперервність виробничого процесу.
Вбудована механічна система приводу
Інтегрований редукторний механізм дозволяє відкривати та закривати пакет пластин за допомогою гайковерта. Така конструкція забезпечує точне керування процесом і рівномірне затягування по всій довжині пакета пластин.
Конструкція без стяжних шпильок
Конструкція FastFrame не потребує використання традиційних зовнішніх стяжних шпильок. Це значно спрощує доступ до пластин, зменшує кількість елементів конструкції та робить сервісне обслуговування швидшим і зручнішим.
Оновлена верхня напрямна
Нова конструкція верхньої балки забезпечує швидше та ефективніше миття обладнання. Менша кількість важкодоступних зон допомагає знизити ризик накопичення залишків продукту та розвитку бактерій.
Спрощена система ущільнення рами
Стандартні ущільнення із запресовуваним монтажем легко встановлюються та забезпечують надійну герметизацію елементів конструкції.
Гігієнічна конструкція опор
Рама оснащена опорами та ніжками, розробленими відповідно до сучасних вимог гігієнічного машинобудування та принципів проєктування 3-A і EHEDG.
Можливість багатосекційного виконання
В одному теплообміннику можуть поєднуватися декілька теплотехнічних процесів, що дозволяє реалізувати нагрівання, охолодження, рекуперацію тепла та інші температурні етапи в межах однієї рами.
Конструкція, розрахована на роботу під тиском
FastFrame доступний у виконаннях, що відповідають вимогам ASME для обладнання, яке працює під тиском.
- Повністю нержавіюча конструкція рами
- Сумісність із пластинами APV Vega V017 та SR2
- Пластини з нержавіючої сталі або титану
- Ущільнення з матеріалів NBR, EPDM або FKM
- Площа теплообміну до 54,8 м²
- Робочий тиск до 10,35 бар
- Робоча температура до 150°C
- Стандартні технологічні патрубки 63,5 мм
- Стандартне виконання з приєднаннями Tri-Clamp
- Інші типи приєднань — за запитом
- Всього 8 приєднань:
- 4 на нерухомій плиті;
- 4 на притискній плиті.
Доступні опції
Пластинчастий теплообмінник APV FastFrame™ може комплектуватися додатковими опціями для адаптації до конкретного виробничого процесу:
- Захисний кожух пакета пластин
- Захисні решітки
- Роздільні пластини
- Багатосекційне виконання
- Альтернативні типи технологічних приєднань
- Індивідуальний підбір пластин і ущільнень під конкретний продукт

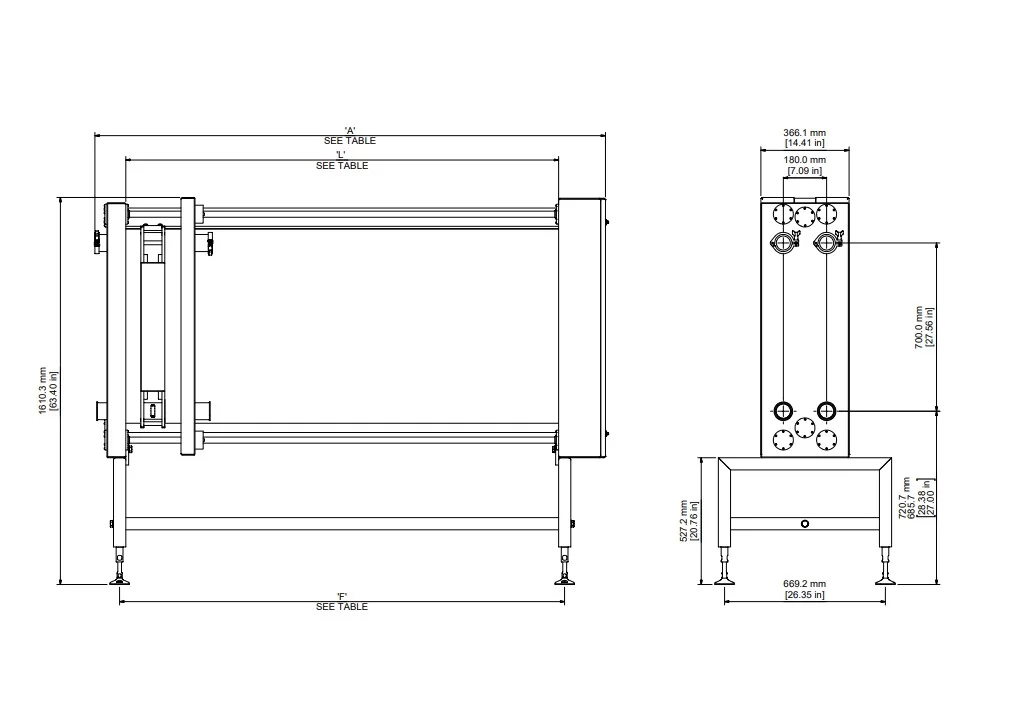

Габаритні розміри рами
| Розмір рами | Розмір A, мм (дюйм) | Розмір L, мм (дюйм) | Розмір F, мм (дюйм) | Максимальна кількість пластин (0,6 мм) |
|---|---|---|---|---|
| 2 | 1216 (47.9) | 900 (35.4) | 950,8 (37.4) | 102 |
| 3 | 1516 (59.7) | 1200 (47.2) | 1250,8 (49.2) | 152 |
| 5 | 2116 (83.3) | 1800 (70.9) | 1850,8 (72.9) | 252 |
| 6 | 2516 (99.1) | 2200 (86.6) | 2250,8 (88.6) | 319 |
Інженерна та сервісна підтримка Viravix
Viravix забезпечує повний комплекс інженерних і сервісних послуг для пластинчастих теплообмінників APV FastFrame™ на всіх етапах їх експлуатації.
Наші послуги включають:
- Підбір оптимальної конфігурації теплообмінника
- Теплотехнічні та технологічні розрахунки
- Інтеграцію обладнання в нові та існуючі виробничі лінії
- Шеф-монтаж та введення в експлуатацію
- Планове технічне обслуговування
- Заміна пластин і ущільнень
- Ремонт та відновлення пластинчастих теплообмінників
- Перевірка герметичності теплообмінників
- Контроль ефективності роботи обладнання
- Постачання оригінальних запасних частин
