Odtwarzanie i opracowywanie schematów

Viravix Engineering oferuje usługę odtwarzania i opracowywania schematów procesów P&ID i PFD. Są one wymagane podczas planowania prac modernizacyjnych sprzętu, w tym znajdowania sposobów na zmniejszenie zużycia energii.

Co to jest schemat p&id i pfd?

Diagramy procesów są używane do kontrolowania procesu. Wyraźnie pokazują, które elementy są częścią systemu i jak na siebie oddziałują.

PFD (schemat przepływu procesu)

Ogólny diagram przepływu procesu pokazuje główne urządzenia zaangażowane w proces oraz przepływ materiałów i surowców.

PFD wyraźnie pokazuje interakcję komponentów w procesie technologicznym. W związku z tym jest on często wykorzystywany jako podstawa do planowania ulepszeń, a także do szkolenia nowicjuszy w zakresie produkcji
Co może zawierać PFD:
  • Główne wyposażenie;
  • Rurociągi procesowe;
  • Podstawowe oznaczenia sprzętu, nazwy i numery identyfikacyjne;
  • Sterowniki, zawory i zawory wpływające na działanie systemu;
  • Połączenia z innymi systemami;
  • Linie główne, rezerwowe i recyrkulacyjne;
  • Wartości nominalne i robocze systemu, takie jak minimalny, normalny i maksymalny przepływ, temperatura i ciśnienie;
  • Skład płynów w systemie.

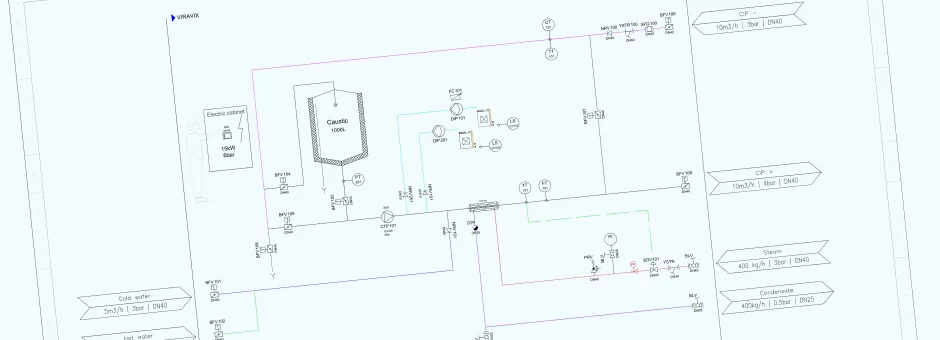

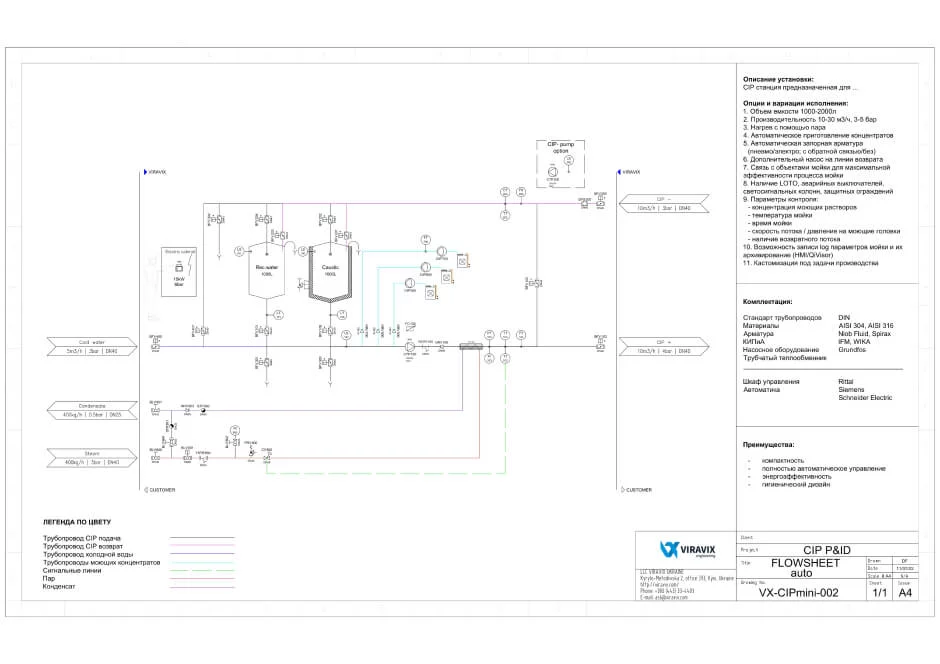

P&ID (schematy rurociągów i oprzyrządowania)

Dosłownie oznacza to "schemat rurociągów, zaworów rurociągów, pomp i oprzyrządowania".

Schemat P&ID jest bardziej szczegółowy niż PFD. Jest często używany przez inżynierów procesu, specjalistów od oprzyrządowania i personel operacyjny.
Co może zawierać P&ID:
  • Przyrządy pomiarowe i ich oznaczenia;
  • sprzęt mechaniczny z nazwami i numerami;
  • Wszystkie zawory i ich oznaczenia;
  • orurowanie procesowe, jego wymiary i identyfikację
  • Odpowietrzniki, spusty, armatura specjalna, linie próbkowania, reduktory, ekspandery i próbniki;
  • Przewody stałego rozruchu i płukania
  • Kierunki przepływu;
  • Połączenia międzysystemowe;
  • Wejścia i wyjścia sterujące, interfejsy blokujące;
  • Dane wejściowe;
  • Inne dane specyficzne dla klienta.
Na obydwóch schematach strzałki wskazują przepływ cieczy, materiałów i surowców, a symbole oznaczają sprzęt główny i pomocniczy. Główny inżynier lub kierownik techniczny będzie potrzebował obu opcji do zarządzania procesem.

Dlaczego rysunki są potrzebne

Tam, gdzie używane są schematy p&id i pfd:
  • projektowanie i rozplanowanie procesu technologicznego;
  • przygotowanie specyfikacji urządzeń;
  • opracowanie algorytmów i schematów sterowania;
  • analiza HAZOP (studium zagrożeń i operacyjności) - zagrożenia i operacyjność systemu;
  • eksploatacja techniczna;
  • planowanie napraw, wymiany, modernizacji urządzeń;
  • opracowanie przepisów produkcyjnych, instrukcji, schematów blokowych;
  • szkolenie i przekwalifikowanie operatorów procesów (systemów);
  • wizualizacja procesu w programach automatyzacji.
Co jest potrzebne do opracowania schematów p&id i pfd:
  • Program do projektowania wspomaganego komputerowo (CAD), który jest zgodny z wymaganiami rysunkowymi firmy.
  • Listy komponentów procesu.
  • Opis głównych i pomocniczych strumieni wejściowych i wyjściowych.
  • Granice instalacji urządzeń.
  • Oznaczenia identyfikacyjne wszystkich komponentów zgodnie z systemem przyjętym w przedsiębiorstwie - rysunki muszą być zrozumiałe dla użytkowników.
  • Rodzaje i charakterystyka użytych materiałów.
  • Bilanse energetyczne dla każdej linii.
Szczegółowe schematy P&ID i PFD są niezbędne do obliczania zużycia surowców i materiałów oraz planowania działań mających na celu oszczędzanie energii.
Opracowywanie i aktualizowanie schematów P&ID i PFD jest procesem powtarzalnym. Aby zapewnić skuteczną kontrolę procesu, rysunki są aktualizowane w standardowych odstępach czasu i po każdej zmianie sprzętu

Etapy pracy

1. Analiza danych
  • Zbieranie danych bazowych na temat istniejących procesów w przedsiębiorstwie, kontrola sprzętu;
  • Analiza dokumentacji klienta wraz z wymaganiami dotyczącymi rysunków, zarządzanie projektem;
  • Analiza danych początkowych
2. Projekt
  • Opracowanie diagramu przepływu procesu (PFD);
  • Przywrócenie rysunków p&id;
  • Opracowanie specyfikacji technicznych urządzeń;
  • Przygotowanie tabel z danymi technicznymi

3. Kontrola klienta i

dostarczenie wyniku pracy

  • Zgodnie z wymogami niniejszych warunków
Szczegółowe warunki i zakres prac związanych z odtworzeniem (rozbudową) systemów p&id i pfd zostały określone w specyfikacji istotnych warunków zamówienia.

Kim jesteśmy

"Viravix Engineering" —to zespół inżynierów procesowych w przemyśle spożywczym. Każdy z naszych specjalistów przeszedł drogę od zwykłego pracownika zajmującego się konserwacją sprzętu do eksperta strefowego, który nadzoruje pracę 10-20 zakładów.

Nasi partnerzy:
Elaks, Krones, Zipbier, KHS, Alfa Laval, GEA

Nasi klienci:
Heineken, Mondelez, Nestle, Unilever, Bunge

Przykład przypadku

    To nie są puste obietnice. Udowodnimy nasze kwalifikacje i doświadczenie niezbędnymi dokumentami i sprawami
