Порівняння типів теплообмінників: пластинчастий, трубчастий і скребковий

У промисловості теплообмінники використовуються не лише для охолодження, але й для нагрівання, пастеризації, стерилізації та рекуперації тепла. Від правильного вибору теплообмінника залежить енергоефективність системи, якість продукту, стабільність технологічного процесу та експлуатаційні витрати.

Один і той самий розрахунковий кіловат теплової потужності в реальній експлуатації може мати різну вартість через втрати тиску, забруднення, частоту мийки та простої. Особливо це критично для гігієнічних виробництв – харчової, молочної та фармацевтичної промисловості, де важливі санітарні вимоги та повторюваність процесів.

Тому під час підбору важливо враховувати не лише потужність, а й властивості продукту, вимоги до CIP/SIP, в’язкість і схильність до забруднення.

У цій статті ми порівняємо три основні типи теплообмінників, що застосовуються в гігієнічних процесах: пластинчастий, трубчастий і скребковий.

Що таке теплообмінник і як він впливає на процес

Теплообмінник – це апарат, який передає тепло між двома середовищами через роздільну стінку без їх змішування.

В інженерній практиці використовується рівняння:

Q = U x A x LMTD

де:

• Q – теплова потужність
• U – коефіцієнт теплопередачі
• A – площа теплообміну
• LMTD – логарифмічний середній перепад температур

Тип теплообмінника впливає на всі три параметри, а отже – на:

• швидкість нагрівання або охолодження продукту
• точність температурного режиму (наприклад, під час пастеризації)
• енергоспоживання
• стабільність якості продукту

Пластинчастий теплообмінник: висока ефективність для чистих середовищ

Пластинчасті теплообмінники широко застосовуються в системах охолодження, нагрівання та рекуперації, особливо для чистих і малов’язких продуктів.

Детальніше

Вони використовуються в:

• пастеризації молока та напоїв
• системах гарячого водопостачання
• охолодженні технологічних рідин
• системах рекуперації тепла

Переваги

• Високий коефіцієнт теплопередачі
• Малий температурний “підхід” – важливо для пастеризації
• Компактність
• Ефективна рекуперація тепла
• Підходять для CIP-очистки

Недоліки

• Чутливість до забруднень
• Обмеження по в’язкості продукту
• Потреба у фільтрації

Висновок: пластинчастий теплообмінник – оптимальне рішення для чистих рідин і енергоефективних процесів.

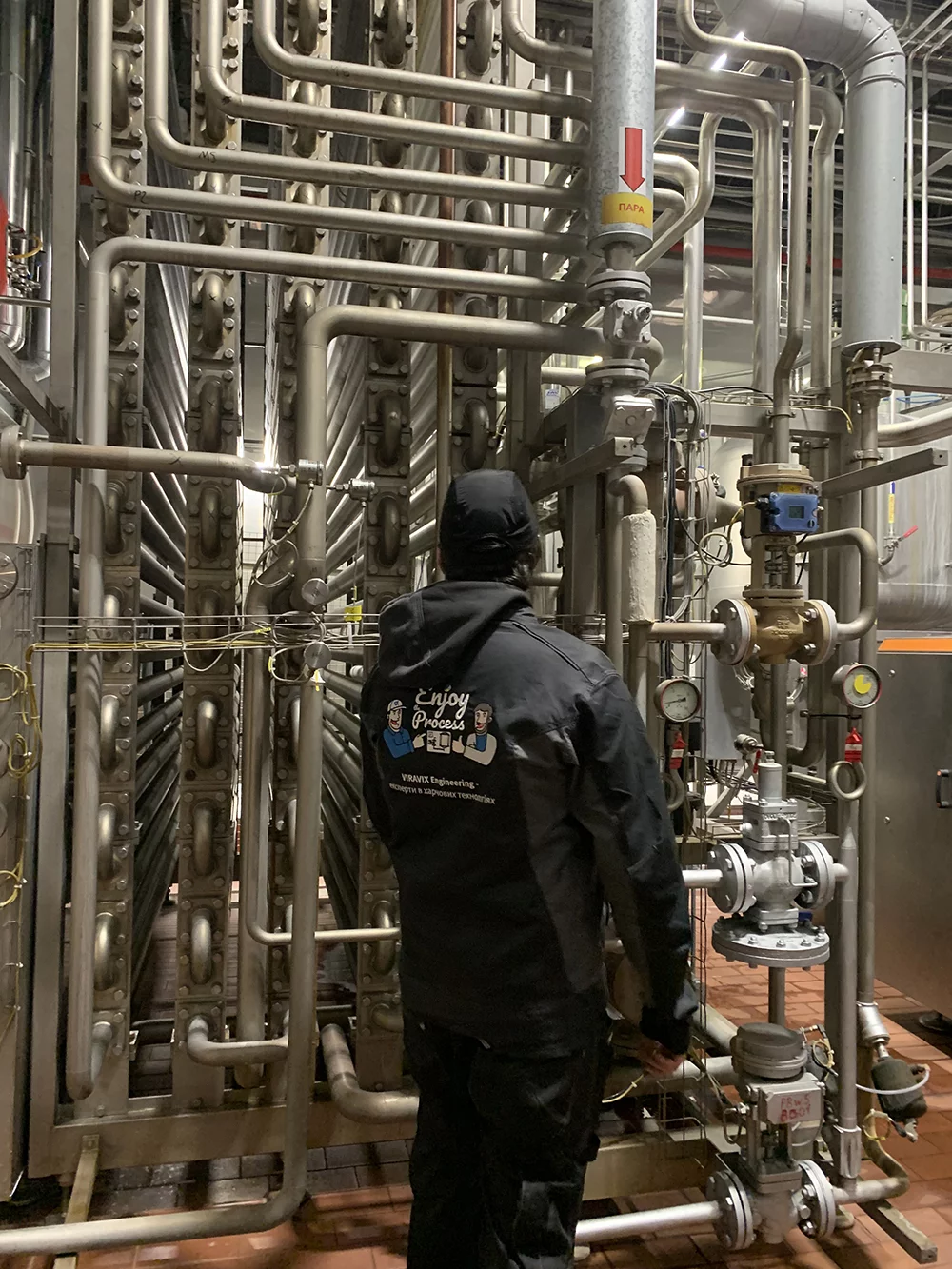

Трубчастий теплообмінник: надійність і гігієна для складних продуктів

Трубчасті теплообмінники застосовуються у процесах, де продукт містить частинки, має підвищену в’язкість або потребує делікатної обробки.

Детальніше

Вони використовуються в:

• пастеризації соків з м’якоттю
• нагріванні соусів і кремів
• фармацевтичних процесах
• обробці продуктів із включеннями

Переваги

• Добра прохідність для продуктів із частинками
• Відповідність гігієнічним стандартам
• Можливість CIP і SIP
• Стабільна робота в безперервних процесах

Недоліки

• Більші габарити
• Нижчий коефіцієнт теплопередачі
• Вищий CAPEX

Висновок: трубчастий теплообмінник – універсальне рішення для гігієнічних процесів зі складними продуктами.

Скребковий теплообмінник: для в’язких і налипаючих продуктів

Скребкові теплообмінники використовуються у найскладніших умовах – при роботі з в’язкими, липкими та термочутливими продуктами.

Детальніше

Вони застосовуються в:

• виробництві кремів, паст і десертів
• переробці шоколаду та карамелі
• фармацевтичних мазях і гелях
• продуктах зі схильністю до налипання

Переваги

• Постійне очищення поверхні теплообміну
• Робота з високов’язкими продуктами
• Запобігання перегріву та пригоранню
• Стабільна теплопередача

Недоліки

• Вища вартість
• Складна конструкція
• Потреба у кваліфікованому обслуговуванні

Висновок: скребковий теплообмінник – незамінний для складних продуктів, де інші рішення неефективні.

Як обрати теплообмінник для гігієнічного виробництва

Вибір теплообмінника – це баланс теплотехніки, властивостей продукту та санітарних вимог.

Основні критерії:

• Тип процесу – охолодження, нагрівання, пастеризація
• Властивості продукту – в’язкість, наявність частинок
• Чутливість до температури
• Вимоги до CIP/SIP
• Допустиме падіння тиску
• Вимоги до матеріалів і стандартів (EHEDG, FDA)

Неправильний вибір може призвести до:

• погіршення якості продукту
• збільшення енергоспоживання
• частих зупинок на мийку

Який теплообмінник обрати

Типові рекомендації:

• Пластинчастий – для чистих рідин і рекуперації
• Трубчастий – для продуктів із частинками
• Скребковий – для в’язких і складних продуктів

Енергоефективність і вплив на собівартість

Тип теплообмінника впливає на:

• енергоспоживання
• стабільність температурного режиму
• втрати продукту
• частоту очищення

Правильний підбір дозволяє:

• знизити енергоспоживання
• підвищити стабільність процесу
• зменшити втрати продукту
• скоротити простої

Окупність зазвичай становить 6-24 місяці.

Висновок

• Пластинчасті теплообмінники – ефективність і компактність
• Трубчасті теплообмінники – універсальність і гігієнічність
• Скребкові теплообмінники – робота в найскладніших умовах

Вибір залежить від властивостей продукту, вимог до процесу та умов експлуатації.

Практична порада

Якщо ви підбираєте теплообмінник для нагрівання, охолодження або пастеризації, важливо враховувати реальні параметри процесу.

Інженерний розрахунок дозволяє підібрати оптимальне рішення з точки зору енергоефективності, якості продукту та вартості експлуатації.
